“对称平面”命令用于定义对称平面以生成对称结果。
通过在“衍生式设计”工具栏的“设计空间”面板中选择“对称平面” 来访问该命令。
选择构造平面以将其定义为对称平面。您可以定义一个或多个对称平面。
基本要求是保留几何图元和障碍物几何图元需要围绕平面对称。其他对称要求取决于选定的制造方法。
制造方法 | 要求 |
---|---|
无限制,增材,3 轴铣削,5 轴铣削 | 对称平面需要彼此正交。 |
2 轴切削,2.5 轴铣削 | 对称平面需要彼此正交。此外,它们需要与切削/铣削方向正交或平行。 |
如果分析设置满足要求,则所有对称平面都将包含在从结果创建的设计中。这意味着在“设计”工作空间中打开的设计已包含这些平面。这些平面非常重要,因为它们用于创建 T-Spline 以强制对称,以便可以使用这些平面对称编辑整个实体。例如,修改 T-Spline 实体一侧的几何图元时,平面另一侧的几何图元将更新以便相一致。

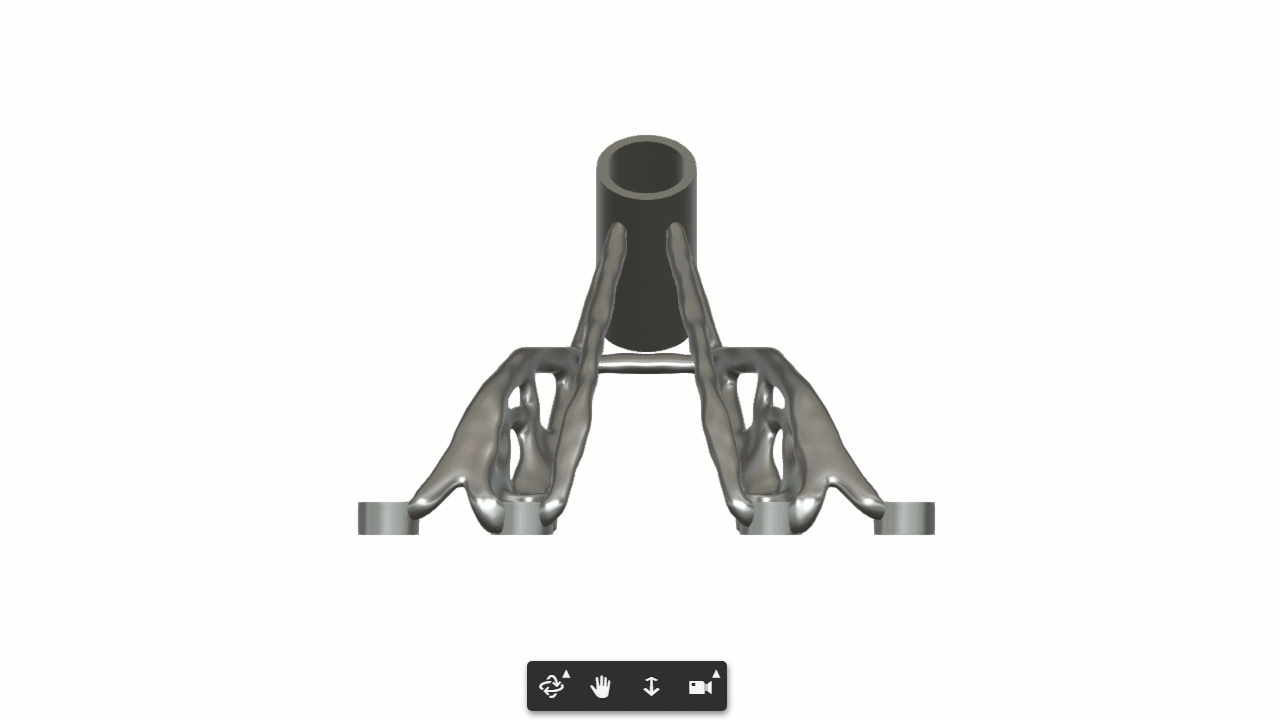

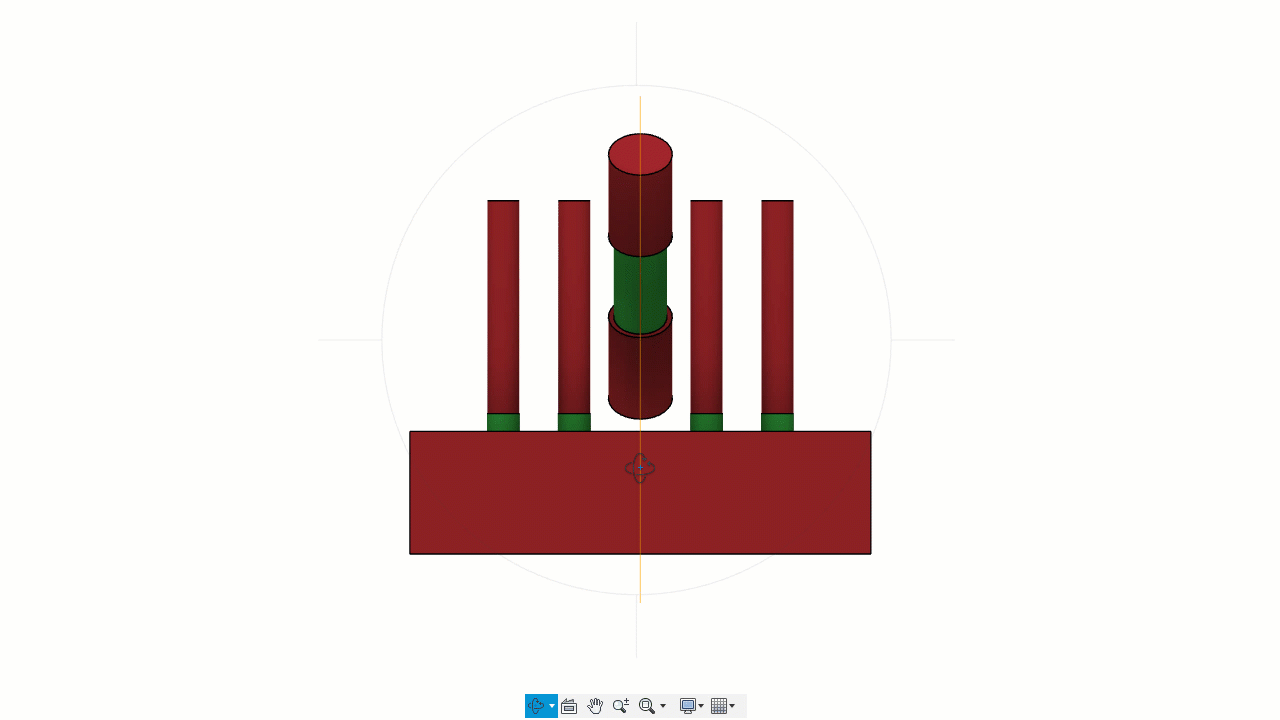

具有对称平面的设计空间(“衍生式设计”工作空间) | 对称结果(“浏览”上下文环境) |
---|---|
![]() |
![]() |
以下示例显示了三种情况:
如果定义正交平面,则所有对称平面都将包含在从结果创建的设计中。在“设计”工作空间中打开的设计已包含这些平面。
如果定义正交平面和非正交平面,则在创建设计期间将忽略所有对称平面。在“设计”工作空间中打开的设计不包含这些平面。这意味着,如果要对称修改 T-Spline 实体,则必须在“形状”上下文环境中再次创建这些平面。
如果定义与切削/铣削方向正交或平行的对称平面,则所有对称平面都将包含在从结果创建的设计中。在“设计”工作空间中打开的设计已包含这些平面。
示例 | 设计空间(“衍生式设计”工作空间) | 从结果创建的设计(“设计”工作空间) |
---|---|---|

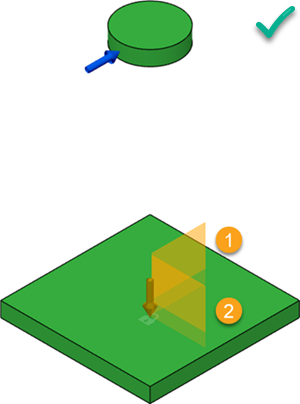

1.正交平面 | ![]() 平面 1 和 2 是正交平面。 |

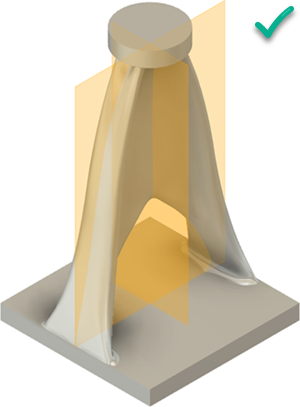

![]() 这些平面包含在从结果创建的设计中。 |

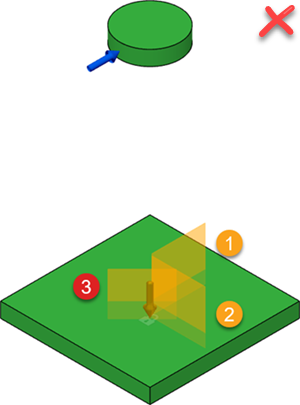

2.正交平面和非正交平面 | ![]() 平面 1 和 2 是正交平面。平面 3 是非正交平面。 |

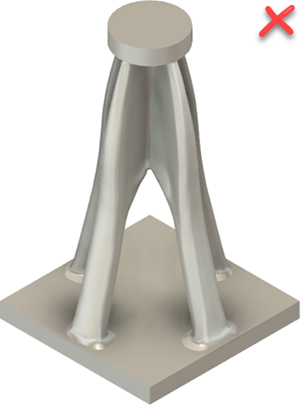

![]() 在创建设计期间会忽略这些平面。 |

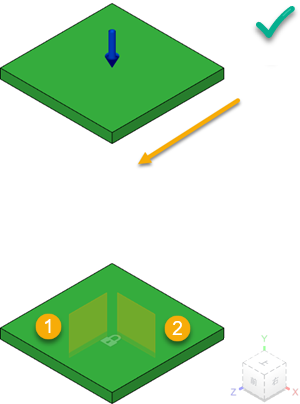

3.与切削方向正交且平行 | ![]() 平面 1 与切削方向(Z 轴)平行,平面 2 与切削方向(Z 轴)正交。 |

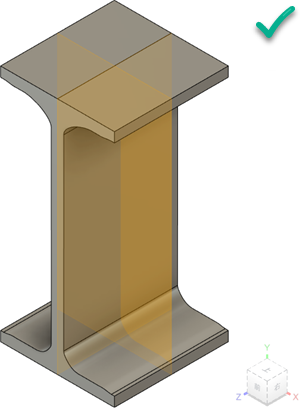

![]() 这些平面包含在从结果创建的设计中。 |
