在 Fusion 中，使用“转换网格”工具将网格实体转换为实体或曲面体。

将网格实体转换为面状或棱柱实体

1. 在“设计”工作空间的“网格”选项卡上，选择“修改”>“转换网格”。

   此时将显示“转换网格”对话框。

2. 在画布中，选择要转换的网格实体。

3. 在对话框中，在“操作”中选择一项操作：

   • 参数化：在时间轴中创建一个保留其上游参数化关系的特征。
   • 基础特征：在时间轴中创建一个不保留任何上游参数化关系的基础特征。

4. 在“方法”中选择一种方法：

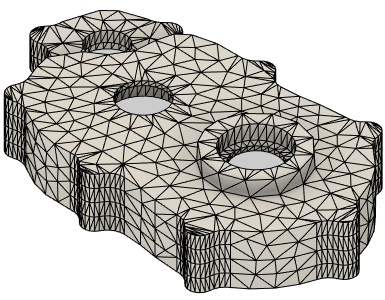

   • 面状：将网格实体上的各个面转换为新实体或曲面体上的各个面。

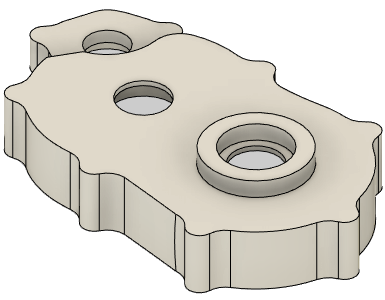

   • 棱柱体：将棱柱特征中的面组合并为新实体或曲面体上的单个面。面组用于推断棱柱体特征。

5. 单击“确定”。

网格实体将转换为实体或曲面体，并显示在画布和浏览器中。如果“操作”设置为“参数化”，则“转换网格”特征将显示在“时间轴”中。如果“操作”设置为“基础特征”，则“基础特征”将显示在“时间轴”中。

将网格实体转换为有机实体

ExtensionProductDesign：此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。

1. 在“设计”工作空间的“网格”选项卡上，选择“修改”>“转换网格”。

   此时将显示“转换网格”对话框。

2. 在画布中，选择要转换的网格实体。

3. 在对话框中，在“操作”中选择一项操作：

   • 参数化：在时间轴中创建一个保留其上游参数化关系的特征。
   • 基础特征：在时间轴中创建一个不保留任何上游参数化关系的基础特征或 T-Spline 造型。

4. 在“方法”中选择以下方法：

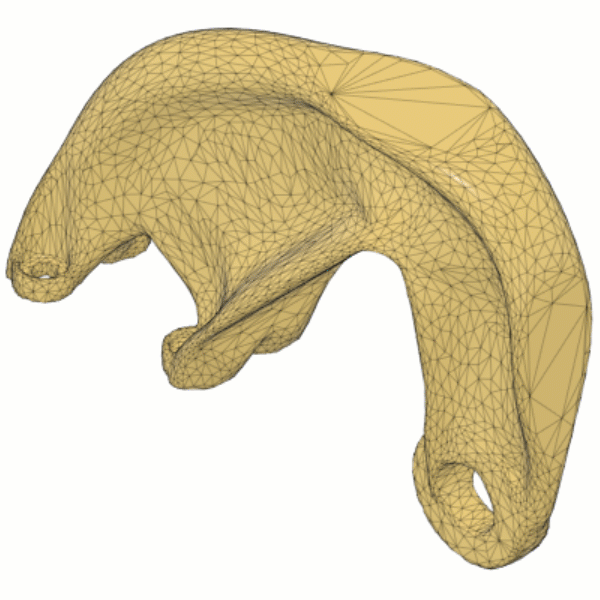

   • 有机：将网格实体转换为有机形状的实体或曲面体。在完成转换之前，无法编辑表格。

5. 在“分辨率”中选择一种分辨率，然后调整其关联的设置：

   • 按精度：根据您选择的分辨率，创建与原始网格实体的形状或多或少精确匹配的实体或曲面体。
     • 在“精度”中选择一个选项：
       • 低：以与原始网格实体相比较低的精度转换实体。（最快）
       • 中等：以与原始网格实体相比中等的精度转换实体。（快速）
       • 高：以与原始网格实体相比较高的精度转换实体。（平均）
       • 精确：以与原始网格实体相比尽可能最高的精度转换实体。（最慢）
   • 按面数：创建具有特定数目的面的实体或曲面体。
     • 面数：指定要为转换的实体生成的面数。

6. 可选：选中“预处理孔”以对网格实体中开放孔的边界进行平滑处理。通过优化将保持开放的孔的形状来提高成功转换的几率。

7. 单击“确定”。

网格实体将转换为实体或曲面体，并显示在画布和浏览器中。如果“操作”设置为“参数化”，则“转换网格”特征将显示在“时间轴”中。如果“操作”设置为“基础特征”，则“T-Spline 造型”将显示在“时间轴”中。

提示

• 使用“修复”、“生成面组”、“合并面组”和“直接编辑”工具修复错误、消除缺陷，并创建尽可能映射到网格实体上几何特征的逻辑面组。这在将网格实体转换为实体时可生成最佳结果。
• 如果希望在“时间轴”中保留编辑“转换网格”特征的选项，请使用“参数化”操作。
• 使用“面状”方法可以在实体或曲面体上为网格实体上的每个单独面生成一个面。
• 使用“棱柱体”方法可以转换最初使用实体或曲面建模工具创建的几何图元。
• 使用“有机”操作可以转换最初从扫描数据或有机建模工具创建的几何图元。
  • 如果“有机”方法失败，请将“操作”类型从“参数化”切换到“基础特征”。
• 如果网格实体无间隙，它将转换为实体。如果网格实体不是无间隙的，它将转换为曲面体。使用“曲面”建模工具（如“缝合”和“面片”）可以将曲面体转换为实体。
• 在“时间轴”中的特征上单击鼠标右键，然后选择“编辑特征”以编辑和调整其设置。
