在网格实体上生成面组
在 Fusion 中使用“生成面组”工具在网格实体上生成面组。
在“设计”工作空间的“网格”选项卡上，选择“准备”>“生成面组”
。此时将显示“生成面组”对话框。
在画布中，选择网格实体或现有面组以生成新面组。
在对话框中，选择面组生成方法并调整相关设置：
- 快速：使速度优先于精度。
- 角度阈值：指定面之间的正常角度阈值以确定面组边界。
- 最小面组大小：指定总体网格区域的百分比以确定最小面组。
- 精确：使精度优先于速度。
- 边界公差：以网格实体上最大距离值的比例形式指定公差以定义面组边界。
- 快速：使速度优先于精度。
单击“确定”。

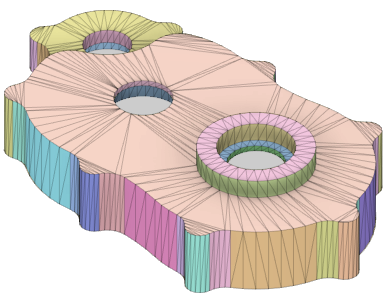

新生成的面组将显示在画布中的网格实体上。“生成面组”特征将显示在“时间轴”中。
提示
- 按
Shift+F键可显示网格实体上的网格面组。 - 选中“预览”可在画布中显示网格实体的预览，该预览会随着您调整设置而更新。
- 插入没有面组的网格时，请使用“快速”生成方法在网格实体上生成一组初始面组。然后，选择特定的面组集，并使用“精确”生成方法更准确地捕获详细区域。
- 创建尽可能密切地贴图到棱柱特征的面组。这在将网格实体转换为实体时可生成最佳结果。
- 在“时间轴”中的特征上单击鼠标右键，然后选择“编辑特征”以编辑和调整其设置。
