网格准备

以下工具可用于在 Fusion 中修复导入的网格实体，以准备进行制造。

使用“设计”>“网格”>“准备”和“设计”>“直接网格编辑”>“准备”面板中的以下工具来准备网格实体：

使用“设计”>“直接网格编辑”>“准备”面板中的“创建面组”来准备网格实体。

修复

“修复”工具可修复网格实体，使其为进一步的设计和制造操作做好准备。

选择要修复的网格实体，然后选择修复类型。对于“重建”修复类型，选择重建类型，然后调整密度和偏移。

选中“预览”，然后展开“详细分析”部分，以查看要修复的区域的更精细分析。

修复示例

“生成面组”工具可在网格实体上自动生成面组，利用面之间的法向角度来确定每个面组的边界。

选择网格实体或面组，选择生成方法，然后调整角度阈值、公差和最小面组大小。

注意：使用“细分”将实体或曲面体转换为网格实体时，将自动生成面组。使用“插入网格”将网格实体插入设计时，网格实体上的所有面都将添加到单个面组。

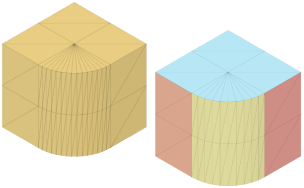

生成面组示例

“合并面组”工具可合并网格实体上两个或更多个相邻面组。

在网格实体上选择两个或更多个相邻面组以将其合并。

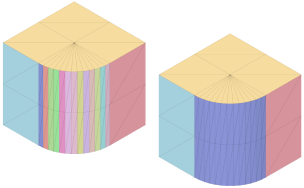

合并面组示例

“创建面组”工具可将选定面合并到网格实体上的组中。

在网格实体上选择要包含在面组中的面。面无需相连。

调整“网格选项板”中的设置以优化选择集。

注意：“创建面组”仅在参数化建模模式下的直接编辑或直接建模模式下可用。

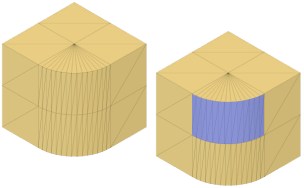

创建面组示例
