修复网格实体

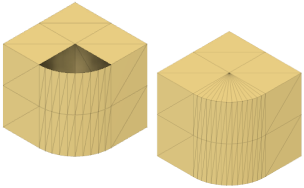

使用“修复”工具可修复网格实体，使其为 Fusion 中进一步的设计和制造操作做好准备。

1. 在“设计”工作空间的“网格”选项卡上，选择“准备”>“修复”，或在浏览器中单击网格实体旁边的警告图标。

   此时将显示“修复”对话框。

2. 在画布中，选择要修复的网格实体。

3. 在对话框中，在“修复类型”中选择一种类型：

   • 闭合孔：对网格实体进行最少次数的更改。修复翻转的三角形并闭合孔。（最快）
   • 缝合和移除：进行与“闭合孔”相同的更改，并且缝合三角形、移除双三角形、移除退化面，以及移除微小壳体。（快速）
   • 包裹：进行与“缝合和移除”相同的更改，并且包裹网格实体的曲面。所有内部结构将遭破坏。（一般）
   • 重建：使用四种重建类型之一重新构造网格实体。所有内部结构将遭破坏。（最慢）

4. 可选：对于“重建”修复类型，在“重建类型”中选择一种类型并调整关联设置：

   • 快速：快速重建网格实体，但不精确。
     • 密度：增加或减少网格实体中三角形的密度。
   • 保留锐边：在保留锐边的同时重建网格实体。
     • 密度
   • 精确：尽可能精确地重建网格实体。
     • 密度
     • 偏移：指定已修复的网格从原始网格实体偏移的距离。
   • 块状：以块状样式重建网格实体。
     • 密度

5. 选中或取消选中“预览”：

   • 取消选中：在画布中显示原始实体。“快速分析”和“详细分析”可以在应用任何修复设置之前显示结果。
   • 选中：在画布中显示已修复实体的预览。“快速分析”和“详细分析”可以使用当前的修复设置显示结果预览。

6. 查看“快速分析”结果：

   • 对勾指示没有问题。
   • 警告指示存在要修复的问题：
     • 网格已闭合：一个或多个孔或缺少的面会使网格实体出现间隙。
     • 网格方向已确定：一个或多个面以与网格实体其余部分相反的方向进行了翻转。
     • 网格具有正体积：大多数面的取向方向无法生成具有正体积的网格实体。

7. 展开“详细分析”部分以查看和调整修复的特定详细信息：

   • 查看“问题类型”以及应用当前修复设置之前和之后的问题数。
   • 不透明度：调整网格实体的不透明度以更轻松地调查问题。
   • 小壳阈值：指定要修复的小壳的最大大小。
   • 退化阈值：指定要修复的退化边和面的最大大小。

8. 单击“确定”。

修复的网格实体将显示在画布中。

提示

• 如果网格实体包含错误，则浏览器中该网格实体旁边会显示警告图标。将光标悬停在警告图标上以显示特定错误，或单击该图标以启动“修复”工具。
  • 网格未闭合：一个或多个孔或缺少的面会使网格实体出现间隙。
  • 未对网格进行定向：一个或多个面以与网格实体其余部分相反的方向翻转。
  • 网格没有正体积：大多数面的取向方向无法生成具有正体积的网格实体。
• 使用“闭合孔”或“缝合和移除”修复类型可以更快速地生成结果，并减少对网格实体的更改。对于更复杂的修复，请使用“包裹”或“重建”修复类型，但请记住，计算这两种类型将花费较长的时间并会对网格实体进行更显著的更改。
• 使用“修复”工具可修复网格实体中的错误，使其为进一步的设计和制造操作做好准备。错误可能包括网格实体中存在孔或次优排列、方向或网格实体中面的相交。
• 在进行重大修复后，重新生成并细化网格实体上的面组，以便它们紧密映射到逻辑几何特征。
