活动 1：将造型实体分割为单独的实体

在本活动中，您将通过将造型实体分割为单独的实体来创建手柄实体造型。

前提条件

• Fusion 已启动。
• 数据文件位置：“样例”>“基本培训”>“04 - 建模”>“04_Model_from_sculpted_body.f3d”。

步骤

1. 打开美工刀模型。

   1. 如有必要，可单击“显示数据面板”。“数据面板”显示在程序窗口的左侧。

   2. 在数据面板中的“样例”下打开“基本培训”>“04 - 建模”>“04_Model_from_sculpted_body.f3d”。

      注意：当您在 Fusion 中第一次打开样例设计时，它将会显示在“模型”工作空间中。

2. 由于该设计为只读状态，因此您应将其副本保存到个人项目中。

   1. 依次单击“文件” >“另存为”。
   2. 在“名称”框中，确保名称为“My_04_Model_from_sculpted_body”。
   3. 在“位置”框的右侧，单击向下箭头图标 。
   4. 如果名为“我的模型教程”的文件夹不存在，请单击“新建项目”。在该框中，键入“我的模型教程”，然后按 Enter 键。
   5. 若要使“我的模型教程”成为当前文件保存位置，请在“项目”列表中单击“我的模型教程”。
   6. 单击“保存”。

3. 通过使用草图线将模型分割为多个实体，创建刀模型的侧手柄。

   1. 确保您位于“设计”工作空间中。

   2. 若要启用草图的可见性，请转至浏览器，然后单击“草图”文件夹旁边的可见性控件。

      现在，您会看到模型中显示多个草图线和轮廓。

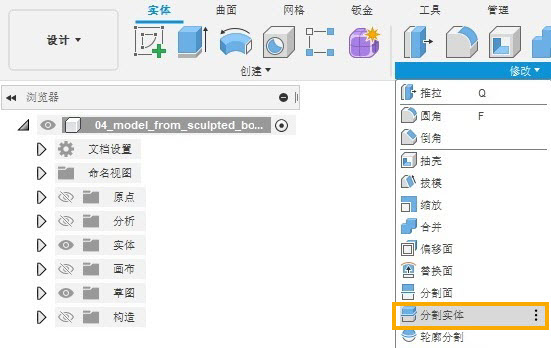

   3. 从“实体”选项卡中，转至“修改”下拉菜单，然后选择“分割实体”。

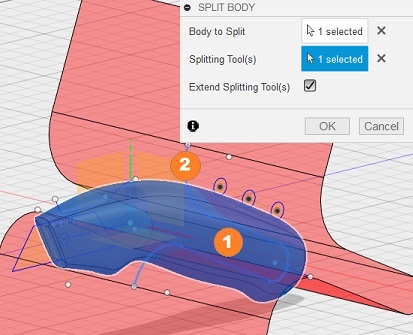

   4. 选择实体作为“要分割的实体”。

   5. 若要激活选择，请单击“分割工具”旁边的“选择”。选择长夹点线草图作为分割工具。



   6. 若要完成分割，请单击“确定”。

4. 分割模型以在刀的顶部创建手柄。

   1. 若要启用草图工具的可见性，请转到浏览器中的“草图”文件夹，然后单击布局草图分支的可见性控件。



   2. 若要分割实体，请转到“修改”下拉菜单，然后选择“分割实体”。

   3. 选择刀身作为“要分割的实体”。

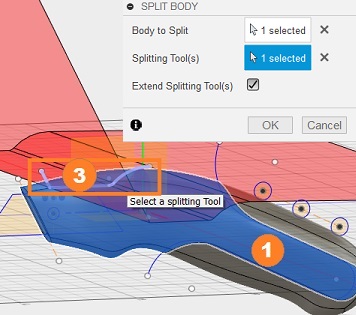

   4. 若要激活选择，请单击“分割工具”旁边的“选择”。

   5. 选择较短的手柄线草图。



   6. 若要完成分割，请单击“确定”。

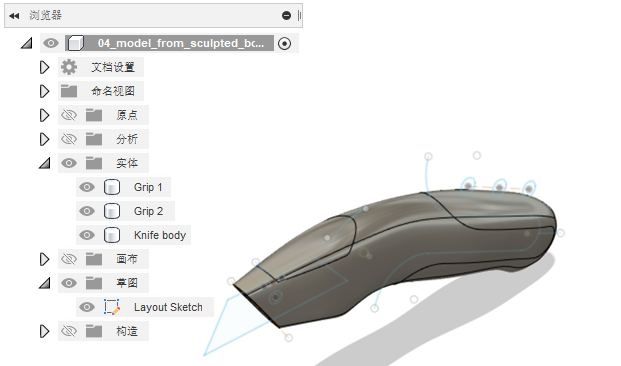

5. 重命名“实体”文件夹中的三个实体。

   1. 若要查看该文件夹中的三个实体，请在浏览器中展开“实体”文件夹。

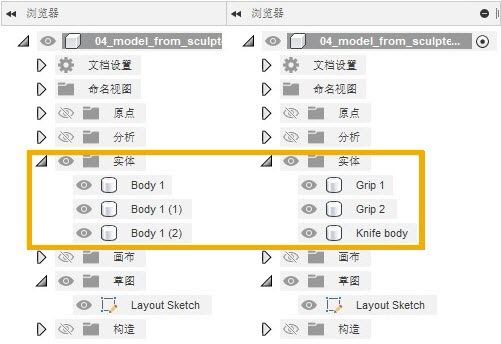

   2. 若要更改每个实体的名称，请双击实体名称，然后键入新名称：

      1. 将 Body 1 重命名为 Grip 1。
      2. 将 **Body 1 (1) 重命名为 **Grip 2。
      3. 将 **Body 1 (1) (1) 重命名为 **Knife body。



活动 1 概要

在本活动中，您已使用现有的草图线将原始造型实体分割为三个独立的实体。然后，您重命名了这些新实体，以便在下一个活动中更容易使用它们。
