活动 2：使用实体的建模方法

在本活动中，您将通过对在上一活动中创建的实体应用建模方法来创建手柄。

前提条件

• 上一活动已完成，将该实体分割为三个实体。
• 新实体已重命名。

步骤

1. 创建手柄实体的副本。

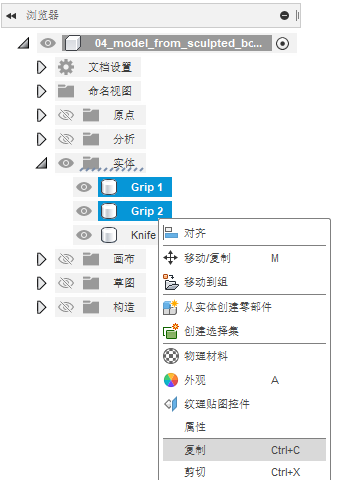

   1. 从浏览器的“实体”文件夹中，选择“Grip 1”和“Grip 2”。（按下 Shift 键以启用多重选择。）

   2. 单击鼠标右键并选择“复制”。

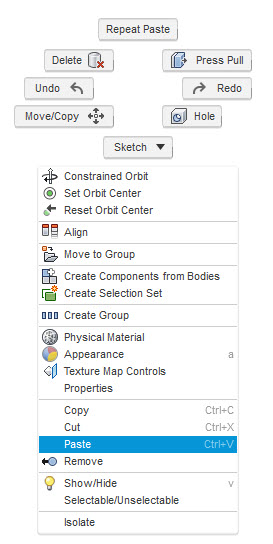

   3. 单击画布中的某个位置，单击鼠标右键，然后选择“粘贴”。



      ** **注意：现在，您应看到另外两个实体显示在“实体”文件夹中，其名称分别为“Grip 1 (1)”和“Grip 2 (1)”。

   4. 若要完成粘贴操作，请单击“确定”。

2. 偏移新创建的实体。

   1. 若要查看两个新手柄实体，请从浏览器中关闭 Grip 1 和 Grip 2 的可见性。

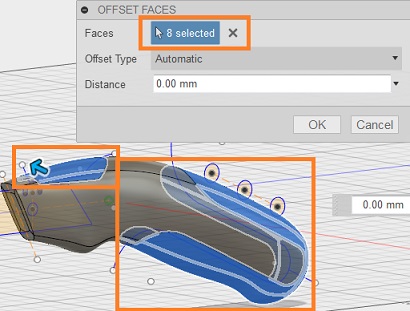

   2. 在画布上的任何位置单击鼠标右键，然后选择“推拉”。

   3. 选择“Grip 1 (1)”和“Grip 2 (1)”的所有面。按 Shift 键可选择多个实体。您应总共选择八个面。

      注意：您可能需要旋转模型以获得所有面。

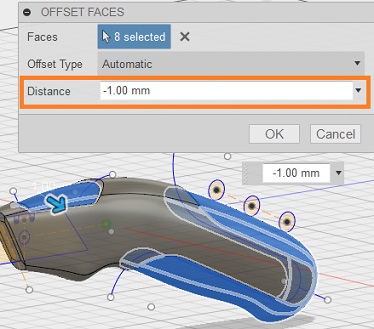

   4. 在“距离”中输入 -1 毫米。

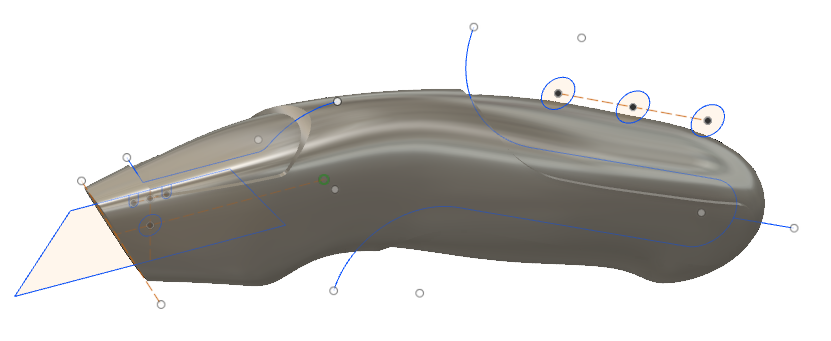

   5. 若要完成，请单击“确定”。您将看到面已成功偏移。



3. 将这些偏移实体合并到刀身，使它们成为整个实体的一部分。

   1. 若要激活“合并”工具，请转到“实体”选项卡 >“修改”下拉菜单 >“合并”。

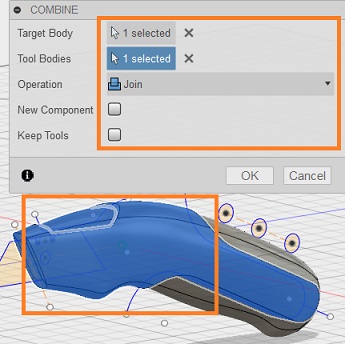

   2. 若要将“Grip 2(1)”合并到“Knife body”，请在“合并”对话框中进行以下设置：

      • 单击“目标实体”旁边的“选择”，然后选择“Knife body”（从浏览器的“实体”文件夹中）。
      • 单击“刀具实体”旁边的“选择”，然后从浏览器中选择“Grip 2(1)”。
      • 操作 = 合并。
      • 确保“保留刀具”处于取消选中状态。
      • 若要完成，请单击“确定”。

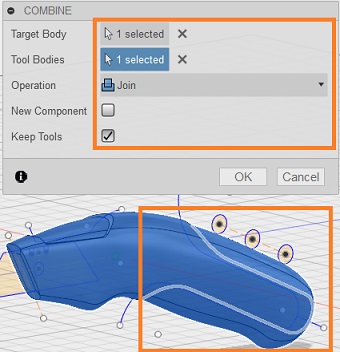

   3. 若要将 Grip 1(1) 合并到 Knife body，请在“合并”对话框中进行以下设置：

      • 单击“目标实体”旁边的“选择”，然后选择“Knife body”（从浏览器的“实体”文件夹中）。
      • 单击“刀具实体”旁边的“选择”，然后选择“Grip 1(1)”。
      • 操作 = 合并。
      • 确保“保留刀具”处于取消选中状态。
      • 若要完成，请单击“确定”。

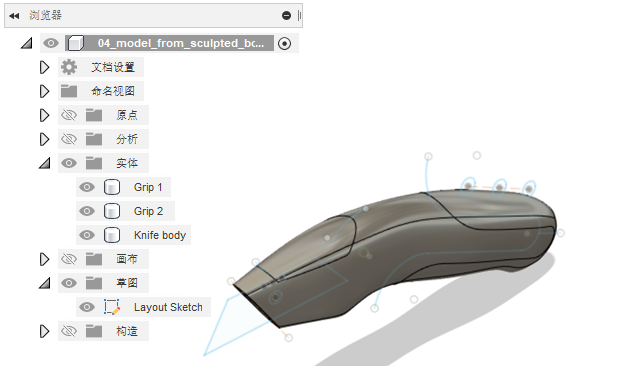

4. 切割原始手柄以便精确配合。

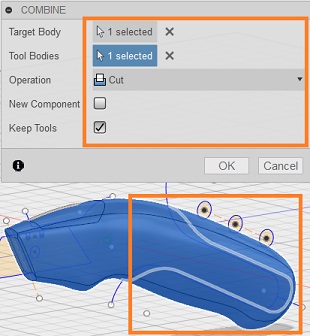

   1. 若要剪切 Grip 1，请转到“修改”下拉菜单，然后选择“合并”。在对话框中进行以下设置：

      • 单击“目标实体”旁边的“选择”，然后从浏览器中选择“Grip 1”。
      • 单击“刀具实体”旁边的“选择”，然后选择“Knife body”。
      • 操作 = 剪切。
      • 选中“保留工具体”。
      • 若要完成，请单击“确定”。

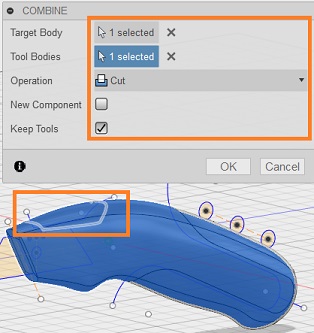

   2. 若要剪切 Grip 2，请转到“修改”下拉菜单，然后选择“合并”。在对话框中进行以下设置：

      • 单击“目标实体”旁边的“选择”，然后从浏览器中选择“Grip 2”。
      • 单击“刀具实体”旁边的“选择”，然后选择“Knife body”。
      • 操作 = 剪切。
      • 选中“保留工具体”。
      • 若要完成，请单击“确定”。



活动 2 概要

在本活动中，您创建了手柄实体的副本，并使其向刀身内偏移 1 毫米。然后，您通过将偏移实体合并到刀身，修改了刀实体的形状。最后，您通过使用“合并”工具和刀身作为切割实体来切割原始手柄，修改了手柄的形状。
