活动 1：修改划艇的轮廓、形状和尺寸

在本教程中，您将完成以下任务：

从“基本培训”>“04 – 建模”文件夹中打开划艇设计
在划艇的前端创建弯曲的轮廓
在划艇的底部创建弯曲的形状
更改座椅离划艇中心的距离

步骤

在“基本培训”>“04 - 建模”中打开划艇设计。
1. 在“数据面板”的“样例”部分中，浏览到“基本培训”->“04 - 建模”。

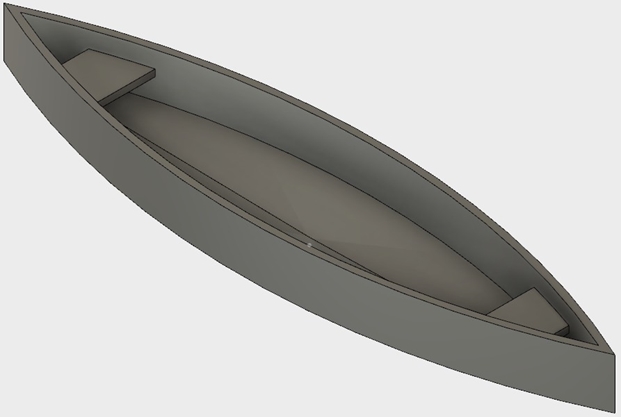

2. 双击缩略图或模型名称以打开划艇模型。
在划艇的前端创建弯曲的轮廓。

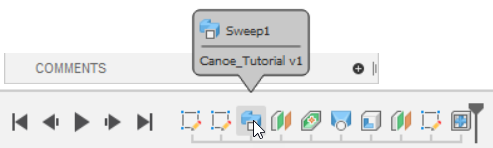

1. 在 Fusion 窗口底部的时间轴中双击 Sweep1。

  提示：通过时间轴，您可以返回到之前在模型中创建的项目。当您使用之前创建的模型（例如，此活动中创建的模型）时，时间轴很有用。

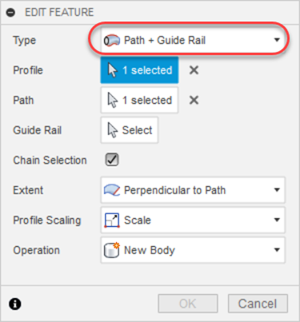

2. 在“编辑特征”对话框中，将“类型”更改为“路径 + 引导轨道”。

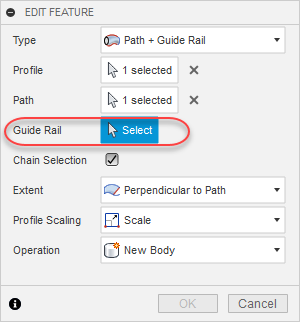

3. 选择要设置的引导轨道。

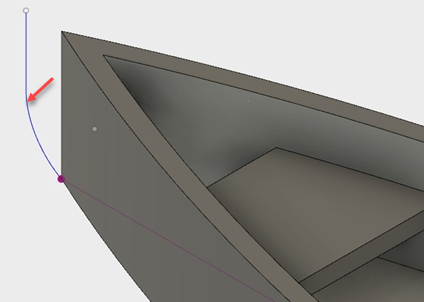

4. 在画布中选择“形状”草图。

  提示：为了更容易地找到和查看“形状”草图，请在浏览器中展开“草图”节点，并切换几次“形状”草图的可见性。
5. 单击“确定”关闭“编辑特征”对话框。

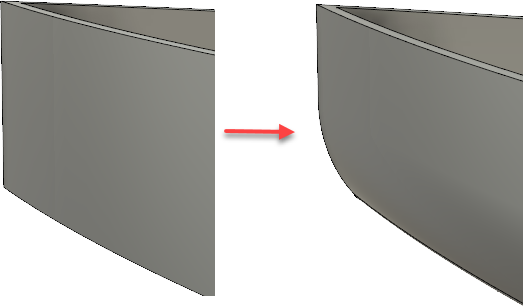

  划艇的前端现在具有弯曲的轮廓。
使用点相切权值 1，使划艇底部弯曲，而不是有棱角。

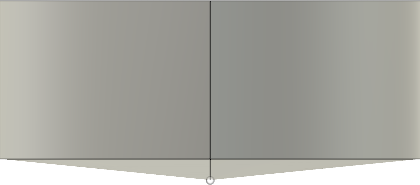

1. 使用 ViewCube 导航到划艇的右侧。

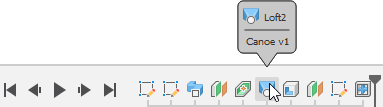

2. 在时间轴中双击 Loft2。

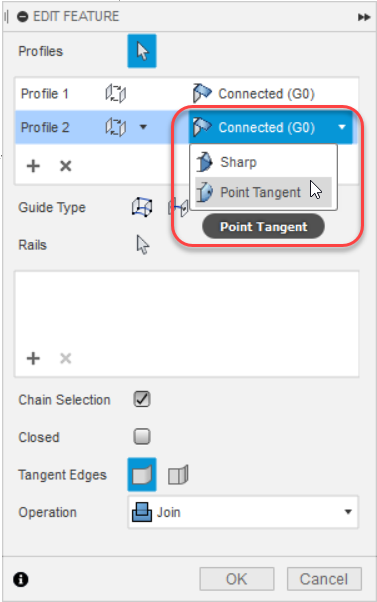

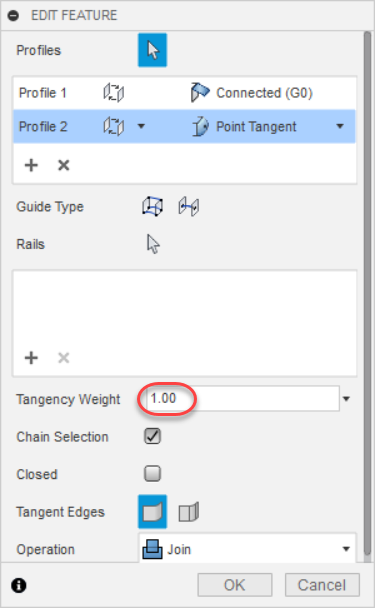

3. 在“编辑特征”对话框中，将“轮廓 2”的类型更改为“点相切”。
4. 确保将“相切权值”设置为 1。
5. 单击“确定”。

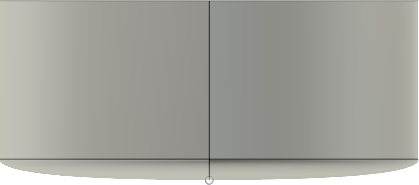

  划艇的底部现在具有更为自然的弯曲形状。
将座椅离划艇中心的距离更改为 45 毫米。

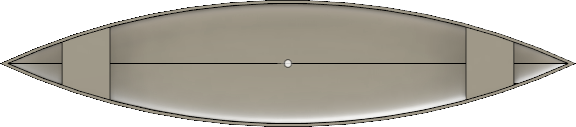

1. 使用 ViewCube 导航到划艇的顶部。
2. 在浏览器中展开“草图”文件夹，然后双击“座椅”节点。

  “草图选项板”将会打开，并且“草图”工具栏将会处于启用状态。
3. 在“草图”工具栏的“钣金”下单击“草图尺寸”。

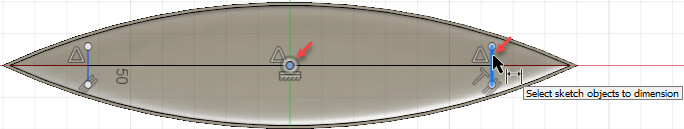

4. 选择划艇的中心点，以及划艇两侧的其中一条蓝色短草图线（座椅）。

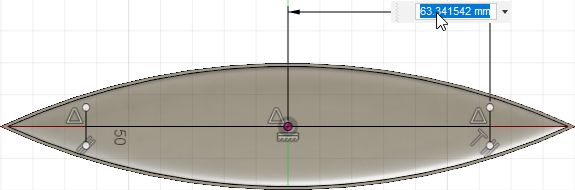

5. 单击画布中略高于划艇的区域。

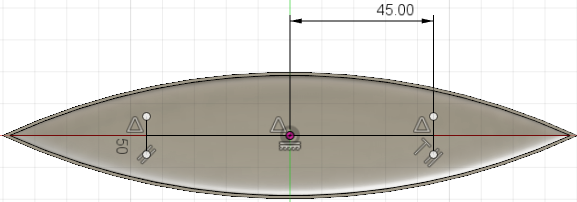

6. 在打开的尺寸框中，键入 45 并按 Enter 键。

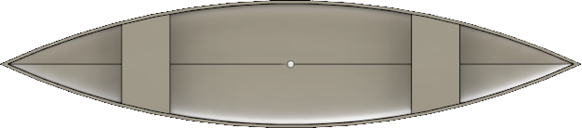

  每个座椅到中心的距离现在为 45。
7. 在“草图”工具栏上，单击“完成草图”。
