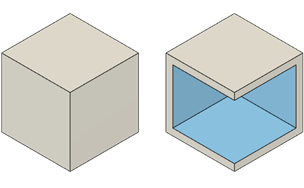

抽壳实体

了解如何在 Fusion 中使用“抽壳”工具通过挖空实体内部来创建薄壁实体。

1. 单击“设计”>“实体”>“修改”>“抽壳”。

   “抽壳”对话框即会显示。

2. 在“类型”中选择一种抽壳类型：

   • 锐角偏移：创建偏移锐角。
   • 圆角偏移：创建偏移圆角。

3. 选择要抽壳的对象：

   • 面：在画布中，选择要移除的面以创建开口并为实体抽壳。
   • 实体：在浏览器中，选择实体以在不移除面的情况下创建空心体。

4. 在对话框中，选择“方向”：

   • 内侧：向实体的内侧偏移面。
   • 外侧：向实体的外侧偏移面。
   • 两侧：向实体的内侧和外侧偏移面。

5. 在画布中使用操纵器控制柄，或输入精确值以指定壁厚：

   • 内侧厚度：指定实体内侧的壁厚。
   • 外侧厚度：指定实体外侧的壁厚。

6. 单击“确定”。

提示

• 使用“圆形偏移”类型可创建完整或部分结果，您可以使用曲面工具对其进行修改。
• 在“拉伸”工具中，您可以使用“薄拉伸”类型来获得类似的结果。
• 在画布中的实体上显示倒角工具预览后，按住 Ctrl 键 (Windows) 或 Command 键 (MacOS) 以修改选择集。
• 当您选择边后，取消选中“相切链”可排除在切向上连接的边。
