创建拔模

学习如何在 Fusion 中使用“拔模”工具应用固定或分模线拔模斜度，以旋转实体上的面。

1. 在“设计”工作空间的“实体”选项卡中，选择“修改”>“拔模”。

   “拔模”对话框即会显示。

2. 在对话框中，选择拔模的“类型”：

   • 固定平面：从固定平面创建拔模。
   • 分模线：沿分模线创建拔模。

3. 选择平面或面以定义拉伸方向。

   若要反转拉伸方向，请在画布中单击拉伸方向操纵器。

4. 选择要添加拔模斜度的面。

5. 对于“固定平面”拔模类型，选择“拔模侧”：

   • 一侧：对一侧应用拔模。
   • 两侧：以不同角度对两侧应用拔模。
   • 对称：以相同角度对两侧应用拔模。

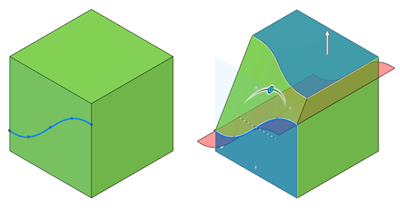

6. 对于“分模线”拔模类型，请在实体上选择平面、面、边或草图曲线以用作“分模工具”。

7. 对于“分模线”拔模类型，选择“分模线类型”，然后调整相关设置：

   • 固定分模线：在位固定分模线。
     • 选择“拔模侧”：
       • 一侧：对一侧应用拔模。
       • 两侧：以不同角度对两侧应用拔模。
       • 对称：以相同角度对两侧应用拔模。
   • 移动分模线：移动分模线以应用拔模。
     • 选择“方向”：
       • 上方角度：保持分模线上方的角度。
       • 下方角度：保持分模线下方的角度。
       • 双侧：保持分模线两侧的角度。
     • 固定边：选择边以防止分模线移动时变形。

8. 设置拔模斜度：

   在画布中使用角度操纵器控制柄，或输入精确值。

9. 单击“确定”。

拔模斜度将显示在画布中的实体上。

提示

• 在画布中的实体上显示倒角工具预览后，按住 Ctrl 键 (Windows) 或 Command 键 (MacOS) 以修改选择集。
• 如果您不希望在选择面时包含相切连接的几何图元，可以取消选中“相切链”。
