活动 1：创建摇杆臂形状

在本活动中，打开摇杆臂草图，并根据现有的草图创建摇杆臂几何图元。

前提条件

• Fusion 已启动。
• 数据文件位置：“样例”>“基本培训”>“04 - 建模”>“04_Model_from_sketch.f3d”。

步骤

1. 打开摇杆臂草图。

   1. 如有必要，可单击“显示数据面板”。“数据面板”显示在程序窗口的左侧。

   2. 在数据面板中的“样例”下打开“基本培训”>“04 - 建模”>“04_Model_from_sketch.f3d”。

      注意：当您在 Fusion 中第一次打开样例设计时，它将会显示在“模型”工作空间中。

2. 由于该设计为只读状态，因此您应将其副本保存到个人项目中。

   1. 依次单击“文件” >“另存为”。
   2. 在“名称”框中，确保名称为 My_04_Model_from_sketch。
   3. 在“位置”框的右侧，单击向下箭头图标 。
   4. 单击“新建项目”。
   5. 在该框中，键入“我的模型教程”，然后按 Enter 键。
   6. 若要使“我的模型教程”成为当前文件保存位置，请在“项目”列表中单击“我的模型教程”。
   7. 单击“保存”。

3. 从“实体”选项卡中，选择摇杆臂草图的草图轮廓以创建实体。

   1. 若要选择轮廓，按下 Shift 键并选择下图所示的轮廓。



   2. 确保只有三个中心孔是未选定的轮廓。

      注意：如果您无法选择特定轮廓，请使用鼠标滚轮进行放大；这将便于选择。

4. 启动“拉伸”工具，将方向定义为“两侧”，并将范围定义为“目标对象”。

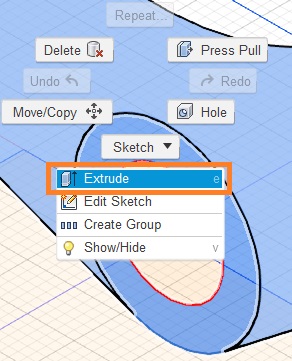

   1. 若要启动“拉伸”工具，请在选择的草图区域上单击鼠标右键，然后选择“拉伸”。

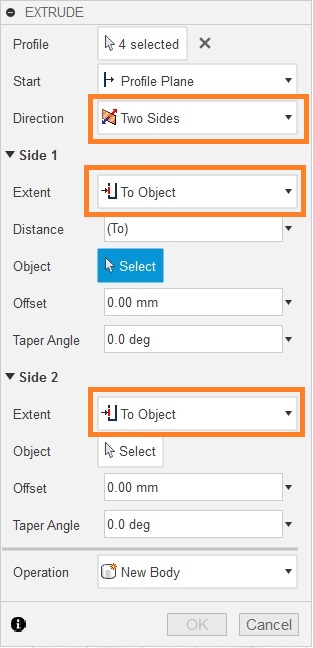

   2. 若要在“拉伸”对话框中定义拉伸选项，请将“方向”设置为“两侧”并将两个“范围”都设置为“目标对象”。



      注意：现在，您应该可以看到选定的草图轮廓上显示两个箭头。您可以使用这些箭头来定义拉伸的位置。这特别适用于已设置了可用作参考的几何图元的情况，就像我们这里使用的草图一样。

5. 定义到左侧和右侧线草图的拉伸距离。

   1. 若要设置左侧拉伸的距离，请在“拉伸”对话框的“侧 1”部分中单击“对象”标签旁边的“选择”。

   2. 将光标悬停在左侧的直线草图上，然后单击要作为拉伸范围边界的端点。



      注意：将拉伸范围设置为“到”时，确保选择直线草图，而不是矩形草图。执行此操作后，拉伸会自动终止于该点。当您具有要用于创建新几何图元的参考几何图元时，该选择非常有用。

   3. 若要设置右侧的距离，请在“拉伸”对话框的“侧 2”部分中单击“对象”标签旁边的“选择”。

   4. 若要定义拉伸的范围，请将光标悬停在右侧的线草图上，然后单击终点。



   5. 若要完成工具操作，请单击“确定”（或按 Enter 键）。

6. 继续草图可见性。

   1. 若要重新打开草图的可见性，请转到浏览器。

   2. 在“草图”文件夹中，确保 Sketch1 和 Sketch2 旁边的可见性图标均处于打开状态。



      注意：基于该特定草图确认建模操作后，草图的可见性将自动关闭。

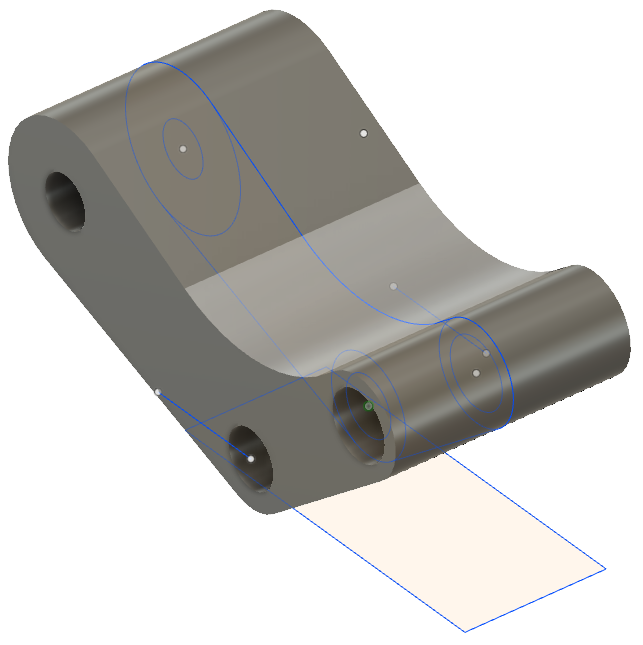

活动 1 概要

在本活动中，您打开了样例文件并将其保存到了个人文件夹。您从现有草图中选择了草图，并使用现有草图定义了拉伸范围，然后将轮廓拉伸为三维实体。
