活动 2：使用新草图创建后部摇杆臂孔

在本活动中，您将创建合并到摇杆臂实体并用作减小内径的实体拉伸。然后，创建一个新草图，通过此拉伸创建孔。

前提条件

• 创建摇杆臂实体的上一个活动已完成。

步骤

1. 拉伸内半径拉伸的圆形轮廓，并将得到的实体合并到转臂。

   1. 选择圆轮廓。如果由于特定几何图元被遮挡而很难选择，请将光标悬停在轮廓上，单击并按住。几秒钟之后，一个对话框菜单将会显示，帮助您选择所需的实体。从列表中选择“轮廓”。

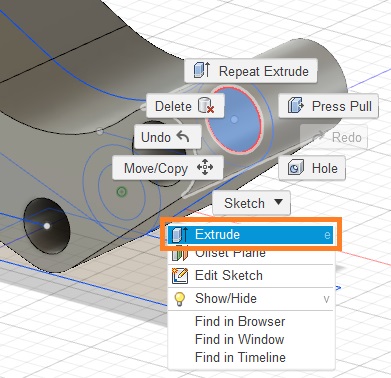

   2. 若要拉伸该圆形轮廓，请在选定的圆轮廓上单击鼠标右键，然后选择“拉伸”。

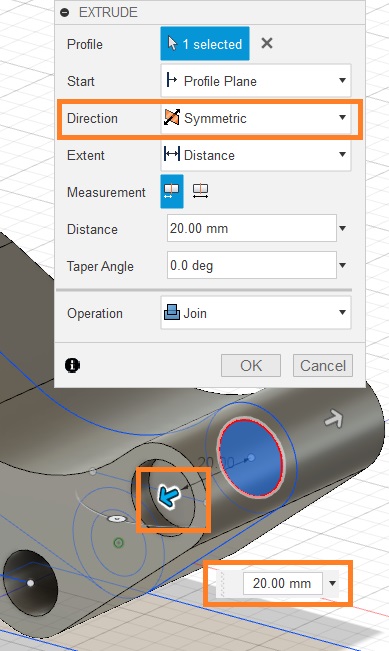

   3. 若要定义方向并将新拉伸的实体合并到摇杆臂，请将“方向”设置为“对称”，并确保将“操作”设置为“合并”。

   4. 将箭头拖动到 20 毫米处。



   5. 若要完成，请单击“确定”。

2. 为内孔切削绘制 10 毫米直径的圆形轮廓。

   1. 若要绘制新的圆轮廓，请在浏览器中的 Sketch1 上单击鼠标右键，然后选择“编辑草图”。

      注意：这使您可以回到第一个草图，并创建更多几何图元。请注意，时间轴也会反映我们回到该草图项目的情况。

   2. 转到“草图”下拉菜单，然后选择“圆”>“中心直径圆”。

   3. 创建捕捉圆心且直径为 10 毫米的圆。（您可能需要键入 10。）



   4. 单击 Enter 键进行提交。单击“完成草图”以退出草图模式。

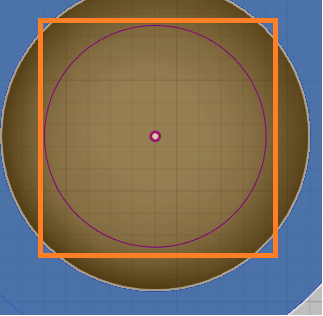

3. 将圆草图投影到摇杆臂的外部面上。

   1. 在摇杆臂的外部面上单击鼠标右键，然后单击“草图”>“投影”。模型将返回到草图模式。

   2. 选择我们刚刚创建的新圆形草图。单击“确定”。请注意，颜色将变为紫色，表示已将其选中。



   3. 若要结束，请单击“完成草图”。现在，您将看到圆已投影到模型的外部面。



4. 拉伸圆作为切割特征。

   1. 选择投影的圆轮廓，单击鼠标右键，然后选择“拉伸”。

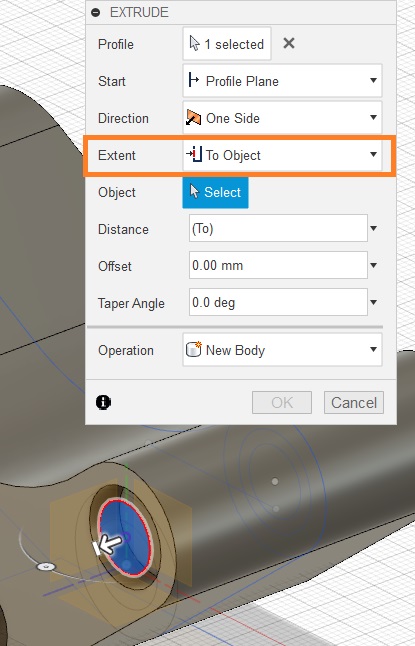

   2. 在工具对话框中，将“范围”更改为“目标对象”。



   3. 单击箭头操纵器以激活拉伸。

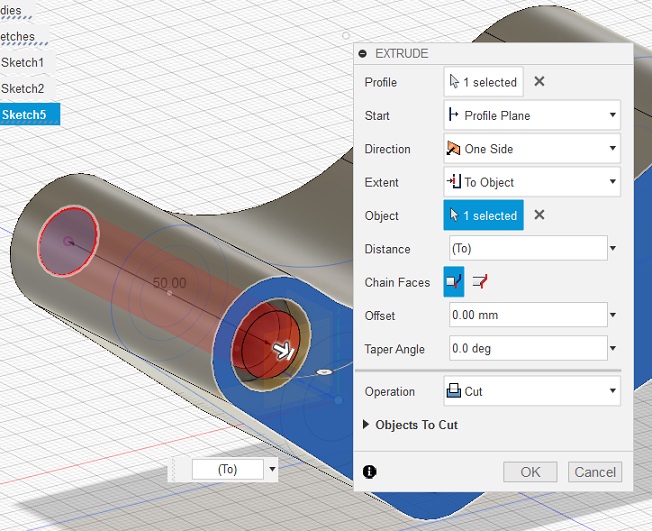

   4. 将模型旋转到另一侧，以便看到要进行拉伸的其他面。单击该面，然后单击“确定”以完成。

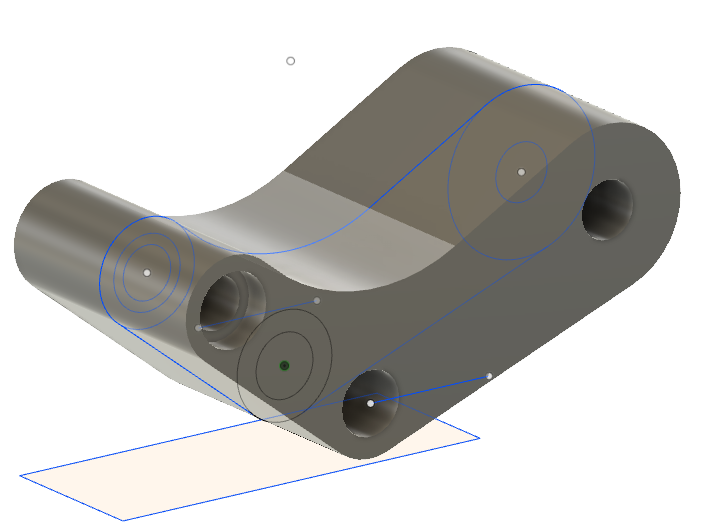

      现在，您将看到穿过模型整个宽度进行的切割。现在，此切割与原始圆草图关联，因此我们以后可以轻松进行尺寸更改。



   5. 单击“确定”。

活动 2 概要

在本活动中，您已使用现有草图拉伸已合并到摇杆臂实体的圆柱体。然后，您创建了一个新草图，并通过第一次拉伸拉伸了圆柱体。
