插入 McMaster-Carr 零部件

了解如何访问 McMaster-Carr 零部件并将 McMaster-Carr 库中的三维 CAD 文件插入到 Fusion 设计中。

1. 在工具栏上，单击“插入”>“插入 McMaster-Carr 零部件”。

2. 当显示“注释”时，单击“确定”。

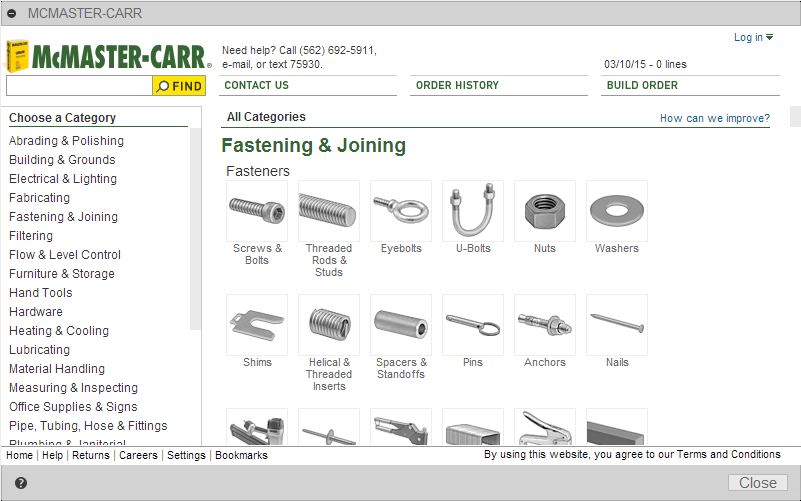

   McMaster-Carr 网站将直接在 Fusion 中打开。



3. 浏览目录以查找零部件。

   零部件页面上的 CAD 图标指示是否提供技术工程图或三维模型。



4. 单击零件代号以访问三维模型。

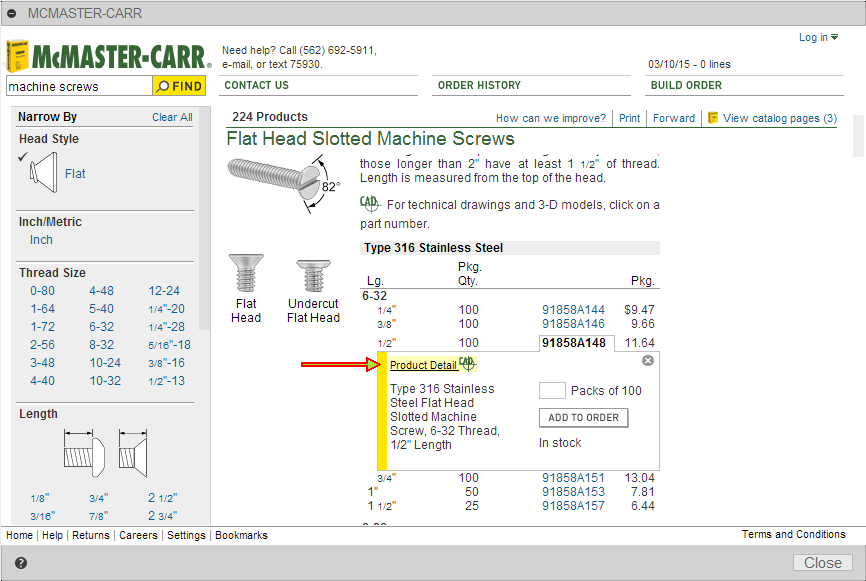

5. 单击“产品详细信息”。

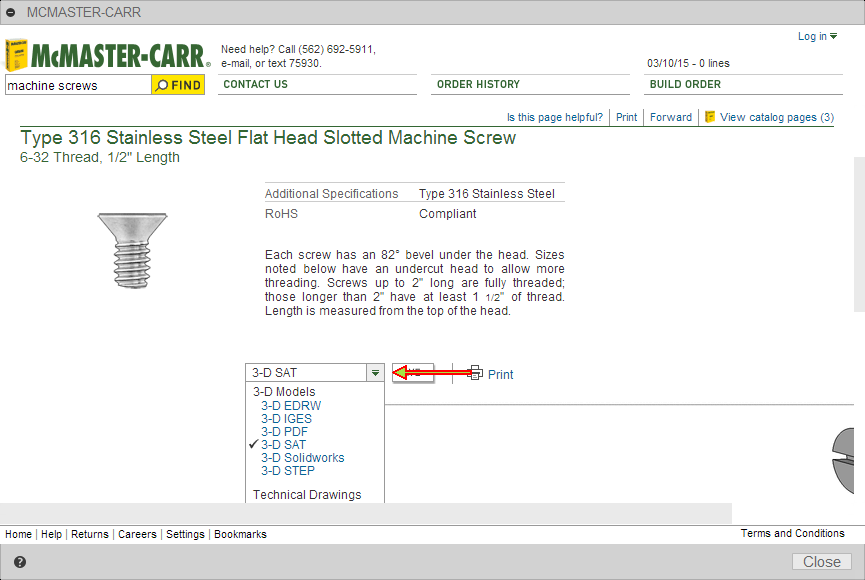

6. 从该下拉列表中，选择一种三维格式。

   注意：只有 SAT 和 STEP 这两种三维格式受支持。

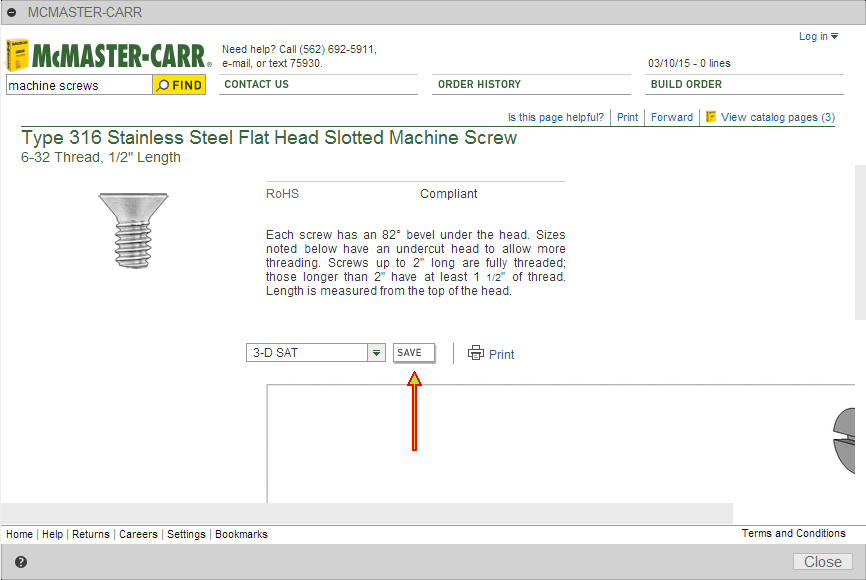

7. 单击“保存”。



选定的零部件即被插入到当前设计中。

提示

• 在浏览器中的零部件上单击鼠标右键，然后选择“特性”以编辑零件名称、零件代号和描述。

视频

Fusion 中的 McMaster-Carr 访问权限
