对齐实体

学习如何在 Fusion 中使用“对齐”工具重定向和对齐实体或零部件，而不在对象之间创建关系。

1. 单击**“设计”>“实体”>“修改”>“对齐”。

   “对齐”对话框即会显示。

2. 在对话框中，选择要对齐的对象类型：

   • 实体：可让您在画布中选择实体。
   • 零部件：可让您在画布中选择零部件。

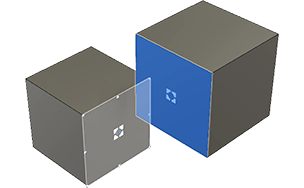

3. 在画布中，选择“从”几何图元。可以使用点、直线、平面、圆或坐标系。

4. 选择“到”几何图元。

5. 可选：单击“翻转”将结果反转 180 度。

6. 可选：单击“角度”将结果旋转 90 度。继续单击以 90 度为增量进行旋转。

7. 单击“确定”。

提交工具后，系统会在时间轴中创建一个新的对齐特征，这使您可以稍后回来，通过双击该特征的图标对其进行编辑。
