本主题包含一些最佳实践，它们是一套准则，可帮助您使用“自动化建模”工具生成高质量的设计备选方案。

最佳实践 - 要连接的面

您选择的面对生成的设计备选方案有很大的影响。遵循以下准则有助于确保快速生成高质量的设计备选方案：

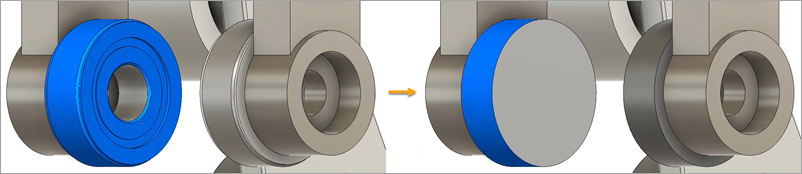

• 简化模型以提高设计备选方案的速度和质量。您可以使用“自动化建模”工具移除与要创建的几何图元不相关的实体或特征。例如，移除圆角、倒角、孔或型腔等特征，这些特征可能会使设计备选方案的生成变得复杂，并将选定对象替换为基本体形状。

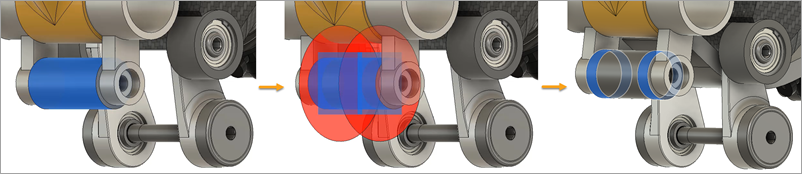

• 使用“分割面”工具将实体上的单个面分成保留在同一实体上的两个面，以便更精确地控制生成的新几何图元在什么位置连接到现有实体。这有助于您指定将在什么位置进行连接。

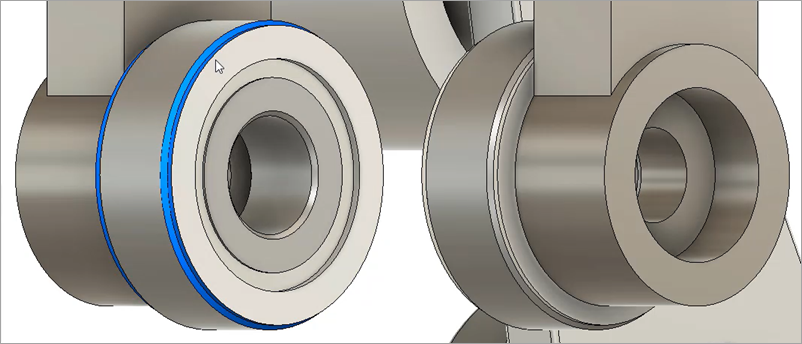

• 避免与要创建的几何图元的大小所成比例非常小的面。



• 如果要将多个面连接在一起，请多次使用“自动化建模”工具，并选择较少的面。选择大量的面可能会增加生成设计备选方案所需的时间。

视频 (3:05)

请观看这段简短的视频，了解选择“要连接的面”时的最佳实践。

最佳实践 - 要避开的实体

指定“要避开的实体”是可选操作，您可以生成设计备选方案而不执行此操作。不过，在某些情况下，需要防止在设计的某些区域生成新几何图元。

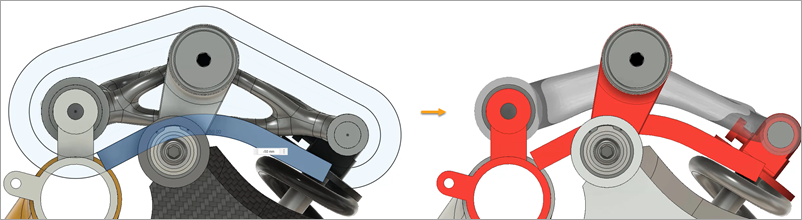

• 在新几何图元不应干扰设计中其他部件的位置创建新实体，然后选择这些实体作为“要避开的实体”。这可用于表示间隙、人为交互或移动零部件。

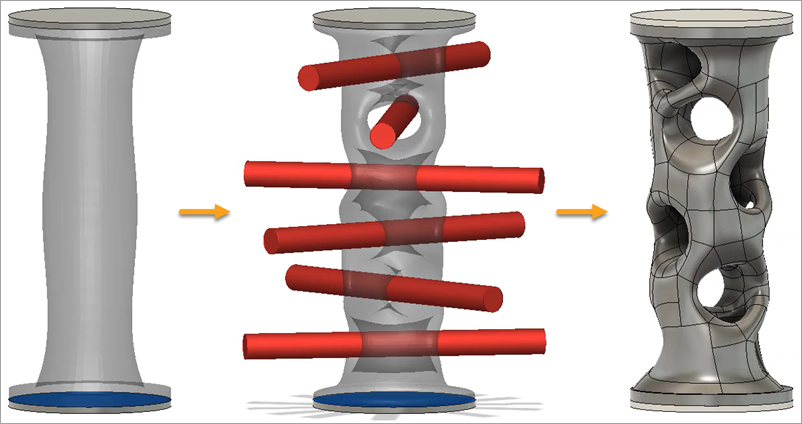

• 创建新实体，然后选择这些实体作为“要避开的实体”，以创建不同类型的形状，它们可能更美观且更有趣。

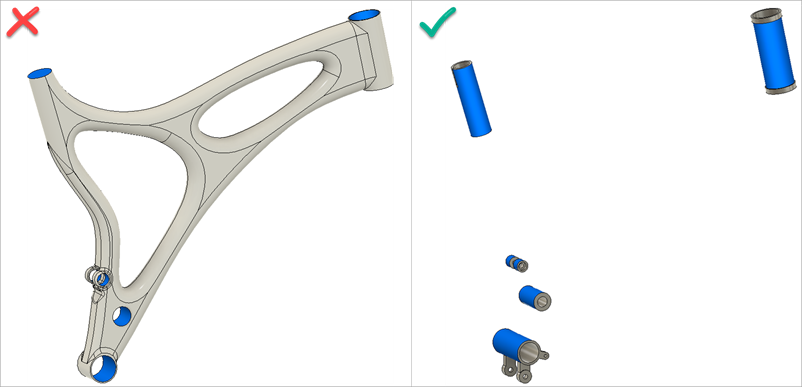

• 如果您希望“自动化建模”能够围绕某个实体生成形状，请选择该实体上的内部面，而不是外部面。如果您选择外部面作为“要连接的面”，该实体的其余部分会自动成为“要避开的实体”，因此“自动化建模”将无法围绕该实体生成形状。如果您要连接现有设计中的面，这一点很重要。



视频 (3:21)

请观看这段简短的视频，了解选择“要避开的实体”时的最佳实践。

最佳实践 - 对称

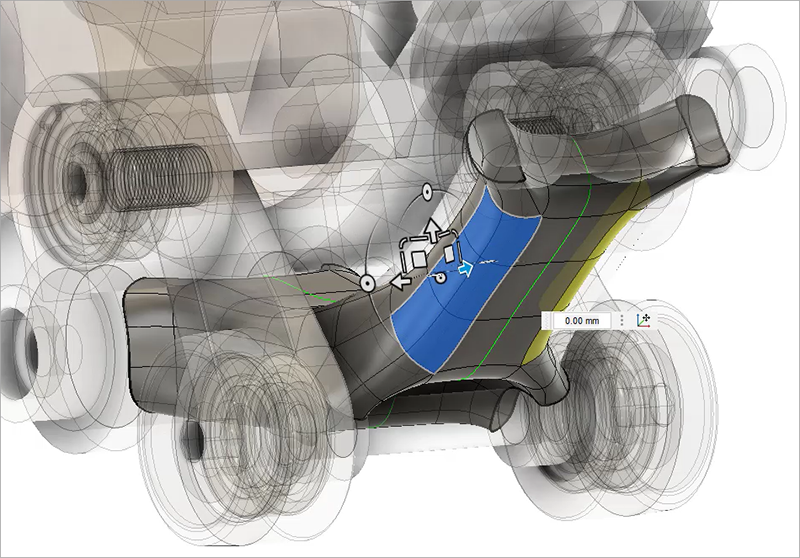

创建对称设计通常可提供性能和美观优势。如果设置具有一个可识别的对称平面，则“自动化建模”将自动生成跨该平面对称的设计备选方案。对称平面也会传递到“造型”上下文环境，因此对实体的一侧所做的编辑将自动应用于另一侧。

为了确保获得对称的设计备选方案：

• 确保设置完全对称。这要求“要连接的面”和“要避开的实体”完全镜像，这样就会有可识别的对称平面。
