创建倒角

学习如何在 Fusion 中使用“倒角”工具在实体上为边创建倒角。

1. 单击“设计”>“实体”>“修改”>“倒角”。

   “倒角”对话框即会显示。

2. 在画布中，选择要创建倒角的边、面或特征。

   选择集在选择框中显示为一个行。

3. 在对话框中，选择倒角类型：

   • 等距离：基于与每侧的相等距离为边创建倒角。
   • 两个距离：基于与每侧不同的距离为边创建倒角。
   • 距离和角度：基于单个距离和角度对边倒倒角。

4. 调整倒角的“距离”或“角度”值：

   • 在画布中，拖动距离或角度操纵器控制柄。

   • 在对话框的选择框的行中，指定距离或角度值。

     提示：调整“距离”或“角度”值后，按住 Ctrl 键 (Windows) 或 Command 键 (MacOS) 以修改选择集。

5. （可选）对于“两个距离”倒角类型，单击“翻转” 以翻转第一侧和第二侧。

6. 选择拐角类型：

   • 倒角：创建倒角以在角点处联接倒角边。

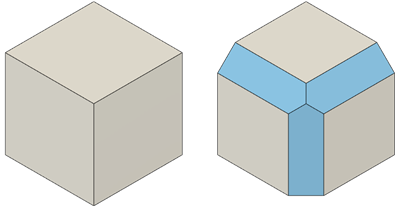

   • 斜接：将倒角边合并为斜接角点。
   • 过渡：将倒角边过渡到相邻面。

7. （可选）在表中，单击 + 图标以将选择集添加到列表。重复步骤 2-6，以创建其设置与第一个选择集不同的圆角。

8. 单击“确定”。

倒角将显示在画布中的实体上。

提示

• 在画布中的实体上显示倒角工具预览后，按住 Ctrl 键 (Windows) 或 Command 键 (MacOS) 以修改选择集。

• 使用“相切链”动态控制选择集。

  • 如果从实体和单个“圆角”操作开始，如下所示：



  • 在禁用“相切链”的情况下，一次选择一条边，将生成以下“倒角”结果：



  • 在“相切链”处于启用状态时，选择在切向上连接的边，将生成以下“倒角”结果：



  • 如果回退“时间轴”并向之前的“圆角”操作添加其他边：



  • 当回放之后的“倒角”操作时，选择集将更新以包含切线上连接的新边，并显示以下“倒角”结果：



• 当您选择边后，取消选中“相切链”可排除在切向上连接的边。
