插入紧固件

了解如何在 Fusion 的参数化建模模式下使用“插入紧固件”工具将所需的紧固件插入到设计中。

1. 在“设计”工作空间工具栏上，单击“实体”>“插入”>“插入紧固件”。

   “插入紧固件”对话框即会显示。

2. 在对话框中，搜索、过滤和浏览以查找所需的紧固件。

3. 单击要插入的紧固件以将其选中。

4. 在画布中，选择现有几何图元（环形边、圆柱面、草图点；对于沉头紧固件，选择圆锥面的环形边）或现有紧固件来定位紧固件。

5. 系统将基于选定的几何图元自动选择紧固件的尺寸。可以从下拉列表中选择特定尺寸，或在画布中拖动操纵器以进行调整。

6. 在画布中，使用操纵器或从下拉列表中选择“公称长度”值。

7. 可选：指定紧固件的“材料”和“面层”。

8. 可选：指定“零件代号”和“描述”。

9. 单击“确定”。

紧固件即会插入到您的设计中。

在一个会话中插入多个紧固件

了解如何在不关闭“插入紧固件”对话框的情况下插入多种不同类型的紧固件（螺栓、螺母、垫圈）。

1. 在“设计”工作空间工具栏上，单击“实体”>“插入”>“插入紧固件”。

   “插入紧固件”对话框即会显示。

2. 使用上述工作流中的步骤 2 - 9 来查找、定位和指定紧固件。

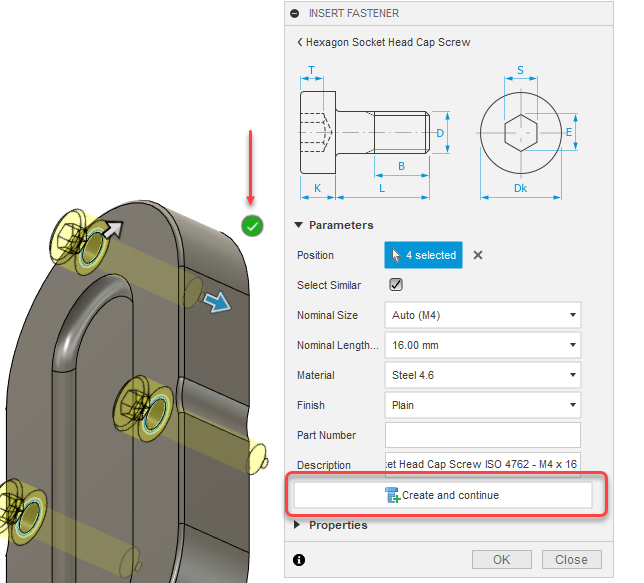

3. 在对话框中，单击“创建并继续”按钮，或在画布中单击绿色复选标记。

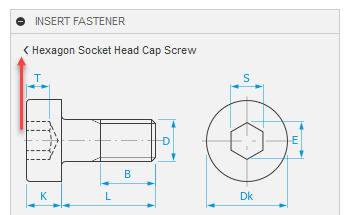

4. 使用“上一步”按钮查找其他紧固件或编辑现有紧固件。



5. 继续放置所需的紧固件。放置完所有紧固件后，单击“确定”关闭对话框。

选定的紧固件将插入到您的设计中。

插入类似紧固件

了解如何在 Fusion 中将类似紧固件插入您的设计中。例如，您想在设计中使用相同的螺栓，但选择其他几何图元。

1. 在“紧固件”浏览器文件夹中，找到所需的紧固件，单击鼠标右键，然后选择“插入类似紧固件”。

   系统将显示“插入类似紧固件”对话框。

2. 调整参数，例如尺寸、长度、材料或表面光洁度。

3. 或者，使用“上一步”按钮查找其他紧固件，并调整其参数。

4. 在画布中，选择现有几何图元（环形边、圆柱面、草图点）或现有紧固件来定位紧固件。

5. 单击“确定”。

紧固件即会插入到您的设计中。
