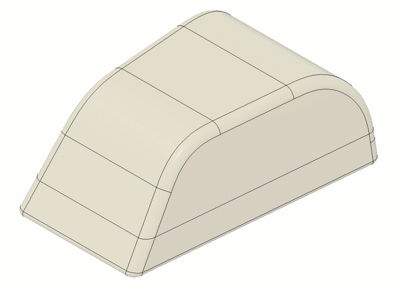

创建止口和槽

了解如何在 Fusion 中使用“止口”工具在一个或两个实体上创建止口、槽或组合特征。

1. 在“设计”工具栏上，选择“塑料”>“>创建”>“止口”。

   “止口”对话框将会显示。

2. 在画布中，选择实体上的一条或多条相切边以定义止口或槽的路径。

3. 选择类型：

   • 止口：在实体上创建凸起的止口特征。
   • 槽：在实体上创建凹槽特征。
   • 止口和槽：在一对实体上创建带止口和槽的止口特征。

4. 可选：调整您正在使用的实体的可见性。

   • 侧 1 透明度：在编辑特征时，降低侧 1 实体的不透明度。
   • 侧 2 透明度：在编辑特征时，降低侧 2 实体的不透明度。

5. 选择“导向类型”，然后选择其相应的导向几何图元。

   • 面导向：在选定边的任一侧选择面以定位特征。

   • 开模方向：选择平面或面以定义开模方向。

     在画布中将显示止口、槽或止口和槽特征的预览。

6. 可选： 将特征翻转到其他实体。

7. 可选：定义一个或两个范围，然后选择结果：

   • 选择要延伸到的一个或两个点、顶点、面或平面。
   • 然后，根据您选择的范围从可能的结果中选择“范围结果”。

8. 可选：在 “高级”选项卡上，调整特征尺寸。

9. 单击“确定”。

在画布中将显示实体上的止口、槽或止口和槽特征。

提示

• 在创建止口特征之前，先指定塑料规则。
• 选择放置止口特征的内侧边，以将分隔缝放置在设计的外侧。
• 若要一起创建止口和槽，请确保两个实体相接，以便边排成一行且面彼此垂直。例如，先抽壳然后分割实体的长方体。
• 对于“止口和槽”类型，槽尺寸由止口尺寸和间隙自动确定。
• 对于“开模方向”，请确保边相切连续。
