移动/复制

“移动/复制”工具可在 Fusion 中移动或复制零部件、实体、面或草图对象。

“设计”>“修改”>“移动”

您可以选择零部件、实体、面或草图对象，然后使用“移动/复制”工具移动、旋转或复制它们。

移动类型

• 自由移动：可让您在画布中使用操纵器移动对象，您也可以手动输入值。注意：自由移动是最灵活的移动类型，但不会通过时间轴中的“移动”特征以参数化方式捕获。
• 平移：可让您使用 X、Y、Z 操纵器移动到所需位置，您也可以手动输入值。注意：对于“平移”移动类型，系统会自动以参数化方式捕获最终位置，并在时间轴中创建“移动”特征。您可以稍后在“参数表”或“编辑特征”对话框中修改位置值。
• 旋转：选择旋转轴，并指定旋转角度。
• 点到点：可让您选择要从哪个点移动以及要移动到哪个点。
• 点到位置：可让您在模型上选择一个点，并根据设计或零部件的坐标空间将其移动到指定位置。

捕获位置

在对话框中，选中“捕获位置”以捕获新位置。

创建副本

还可以创建要移动的实体或零部件的副本。选择对象后，选中“创建副本”。

“移动/复制”工具与“推拉”工具

“推拉”可偏移几何图元，而“移动”可移动对象或特征，而不修改选定的几何图元。

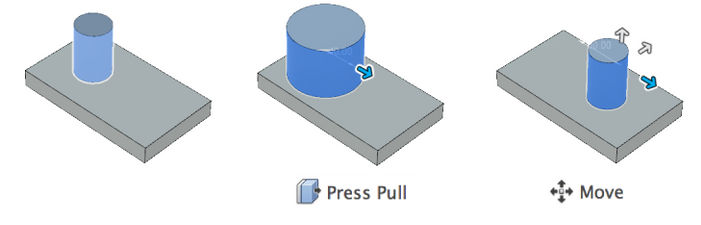

在本例中，“推拉”偏移圆柱面，并且可让您在中心轴保持固定不变的情况下修改直径。“移动”改变圆柱体的位置，而不影响直径。

提示

• 将“捕获位置”与“自由移动”、“旋转”、“点到点”和“点到位置”移动类型结合使用，以参数化方式捕获新位置。
