“圆角”工具通过从外部边移除材料或向内部边添加材料，在 Fusion 中为实体的边创建圆角。

“设计”>“实体”>“修改”>“圆角”

类型

选择要创建的圆角类型。

• 圆角 ：基于选定边、面或特征为边创建圆角。
• 规则圆角 ：基于确定要创建圆角的边的规则为边创建圆角。
• 全圆角 ：在三个相邻面上为边创建圆角。

选择框（圆角类型）

添加或删除选择集以将不同的圆角设置应用于每个选择集。

选择框中的每条线表示一个不同的选择集。

单独调整每行的以下设置：

• 选择集
• 半径类型
• 半径
• 连续性
• +：将选择集添加到列表。
• x：从列表中移除亮显的选择集。

选择框（全圆角类型）

为要创建的每个全圆角添加或删除选择集。

选择框中的每条线表示一个不同的选择集。

• +：将选择集添加到列表。
• x：从列表中移除亮显的选择集。

选择预览

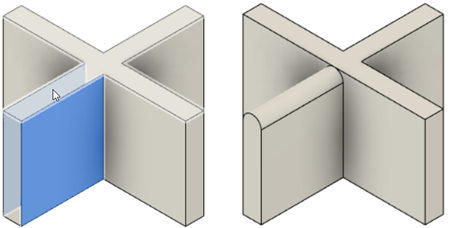

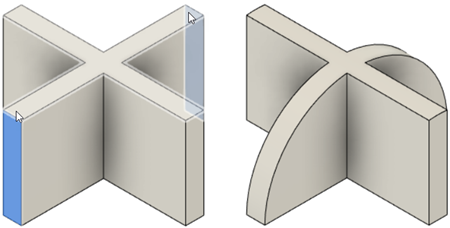

将光标悬停在要用作中心面的面上时，将用于创建全圆角的侧面会在画布中的实体上亮显。

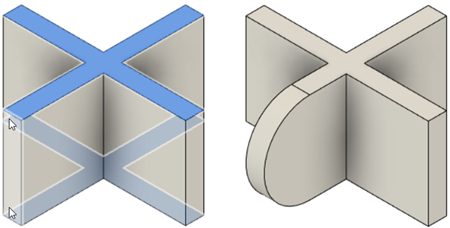

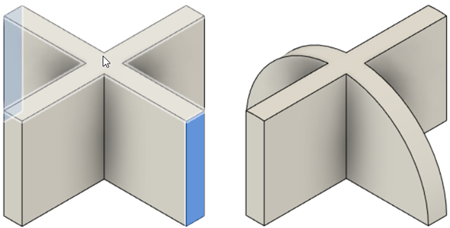

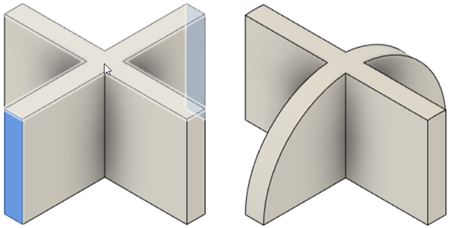

将鼠标指针移动到中心面的不同区域上时，选择预览中会亮显不同的侧面。当要贡献给全圆角的侧面亮显时，单击中心面。

边/面/特征

选择边、面或特征以创建圆角。

在调整“距离”或“角度”值并且工具预览显示在画布中的实体上后，按住 Ctrl 键 (Windows) 或 Command 键 (MacOS) 以修改选择集。

半径

使用当前设计的单位指定圆角的半径值。

半径类型

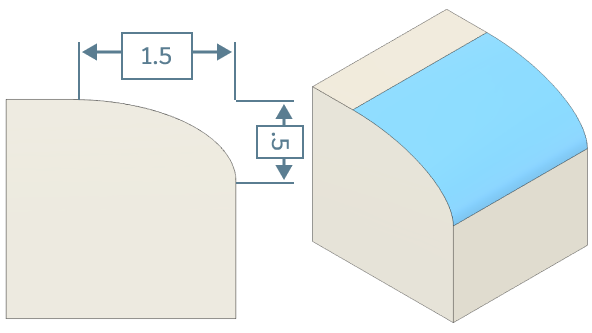

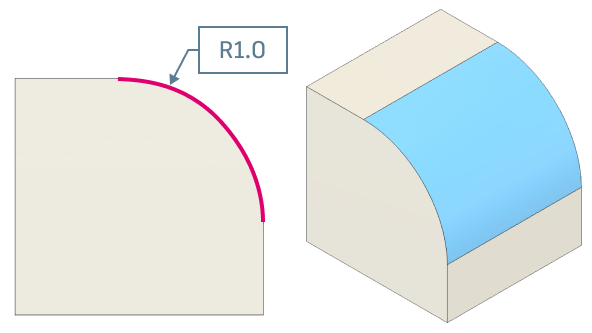

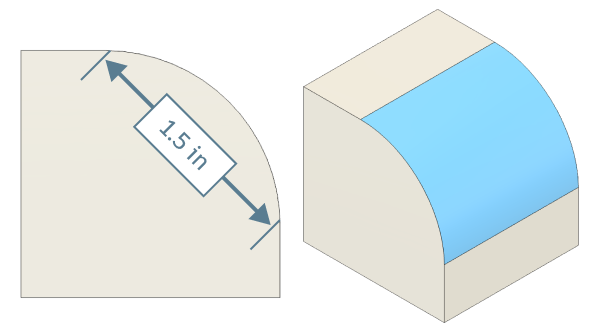

选择一种半径类型来定义圆角大小。

Continuity

选择要应用于圆角过渡的连续性类型。

• 相切(G1)：将切线连续性应用于圆角过渡。
• 曲率(G2)：将曲率连续性应用于圆角过渡。

相切链

选中该项可自动选择相切几何图元。

相切权值

增加或减小相切权值的比例。

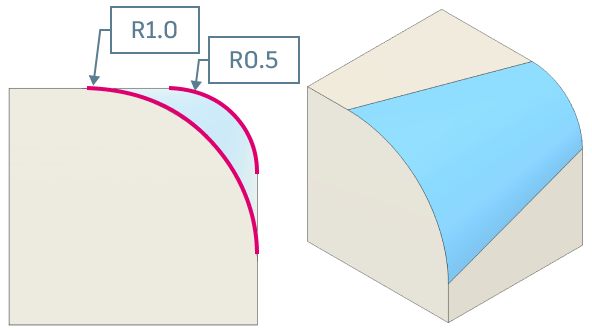

“半径点”部分（仅限“变半径”类型）

添加或删除半径点以控制沿选定边的可变半径值。

选择框中的每条线表示沿选定边的不同点。

可以定义起点、终点以及它们之间的其他点。

调整每个点的以下设置：

• 半径：指定半径值。
• 位置：为起点和终点之间的任意点指定沿选定边的位置。
• +：将一个点添加到列表。
• X：从列表中移除亮显的点。

拐角类型

选择要在圆角相交处应用的拐角类型。

• 球面连接：在拐角处合并圆角边。



• 过渡：将圆形拐角过渡到相邻面。



规则（仅限“规则圆角”类型）

选择创建圆角时要应用的规则。

• 所有边：在选定面或特征的所有边上创建圆角。
• 在面/特征之间：在选定面或特征的交点处创建圆角。

外圆角/圆角（仅限“规则圆角”类型）

选择要应用于圆角的拓扑。

• 外圆角和圆角：在所有外侧拐角上创建凸面圆角，在所有内侧拐角上创建凹面圆角。
• 仅外圆角：在所有外侧拐角上创建凸面圆角。
• 仅圆角：在所有内侧拐角上创建凹面圆角。

中心面（仅限“全圆角”类型）

选择全圆角的中心面。

侧 1（仅限“全圆角”类型）

选择全圆角的第一侧上的面。

侧 2（仅限“全圆角”类型）

选择全圆角的第二侧上的面。
