“相切链”设置使您可以通过在 Fusion 的某些工具中选择切向上连接的几何图元来动态控制选择集。

在“圆角”和“倒角”等工具中，“相切链”默认处于选中状态，以便在您选择要创建圆角或倒角的边时，选择集将自动包含切向上连接的边。

如果您不希望包含相切连接的边，可以取消选中“相切链”。

圆角示例

如果从实体和单个“圆角”操作开始，如下所示：

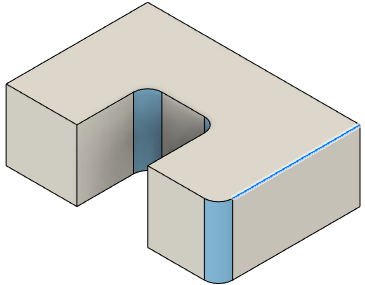

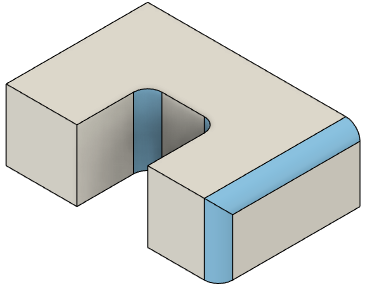

在“相切链”处于禁用状态时，一次选择一条边，将生成以下“圆角”结果：

在“相切链”处于启用状态时，选择在切向上连接的边，将生成以下“圆角”结果：

如果回退“时间轴”并向之前的“圆角”操作添加其他边：

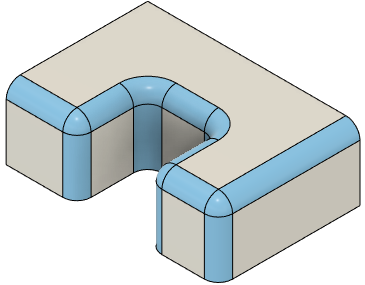

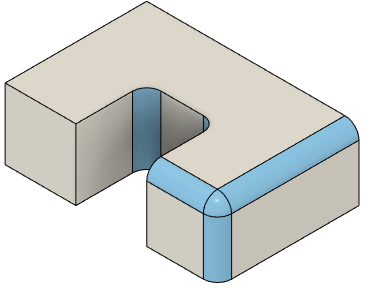

当回放之后的“圆角”操作时，选择集将更新以包含切线上连接的新边，并显示以下“圆角”结果：

倒角示例

如果从实体和单个“圆角”操作开始，如下所示：

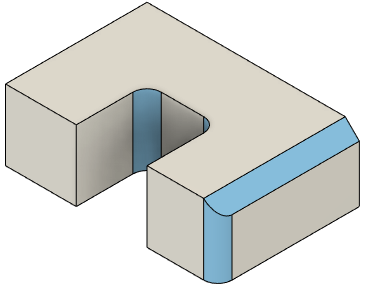

在禁用“相切链”的情况下，一次选择一条边，将生成以下“倒角”结果：

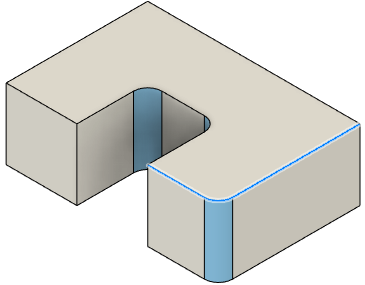

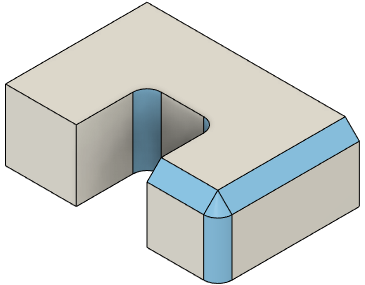

在“相切链”处于启用状态时，选择在切向上连接的边，将生成以下“倒角”结果：

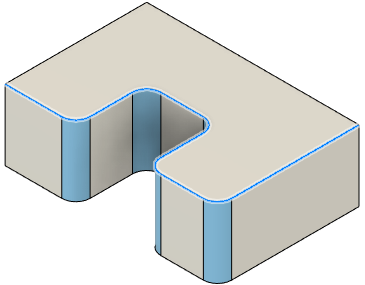

如果回退“时间轴”并向之前的“圆角”操作添加其他边：

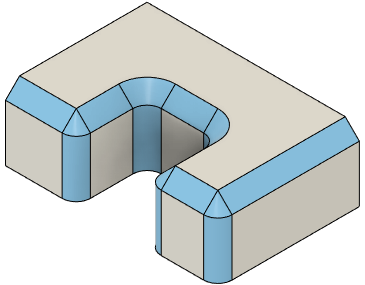

当回放之后的“倒角”操作时，选择集将更新以包含切线上连接的新边，并显示以下“倒角”结果：
