按种子和边界选择对象

了解如何在 Fusion 中使用“种子和边界”自动创建一个选择集，其中包括实体或曲面体上的面，这些面位于一组边界对象和一个种子对象之间。

1. 在工具栏上，单击“选择”>“选择工具”>“种子和边界”。

   此时将显示“种子和边界”对话框。

2. 在画布中，选择实体或曲面体上的面或边以用作定义选择边界的“边界对象”。

3. 在对话框中，单击“种子对象”选择器。

4. 在画布中，选择一个面以用作选择边界内的“种子对象”。

5. 在对话框中，单击“更新”。

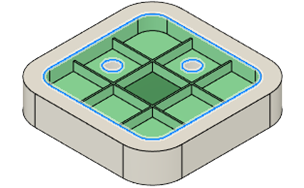

   实体上跨边界对象和种子对象之间的面将在画布中亮显。

6. 可选：手动添加或移除面或者修改边界对象和种子对象，然后再次更新以调整结果。

7. 单击“确定”。

系统即会在画布和浏览器中选择相应的面。

提示

• 应考虑边界对象和种子对象之间所有可能的路径。例如，如果实体内部和外部之间有孔，则内部和外部面都将包括在选择集中，除非包括孔的边或面作为边界对象。
• 完成选择集后，在画布中的任意位置单击鼠标右键，然后选择“创建选择集”以在浏览器中保存选择集，以便快速重用。
