活动 4：使用“推拉”挖一个槽并创建圆角

在本活动中，您将使用“推拉”工具和现有草图在自行车架的摇杆臂中挖一个槽。然后，通过创建几个圆角，使锐边变圆。

前提条件

• 在摇杆臂的前部创建孔的上一活动已完成。

步骤

1. 使用“推拉”挖一个通过摇杆臂的矩形槽。

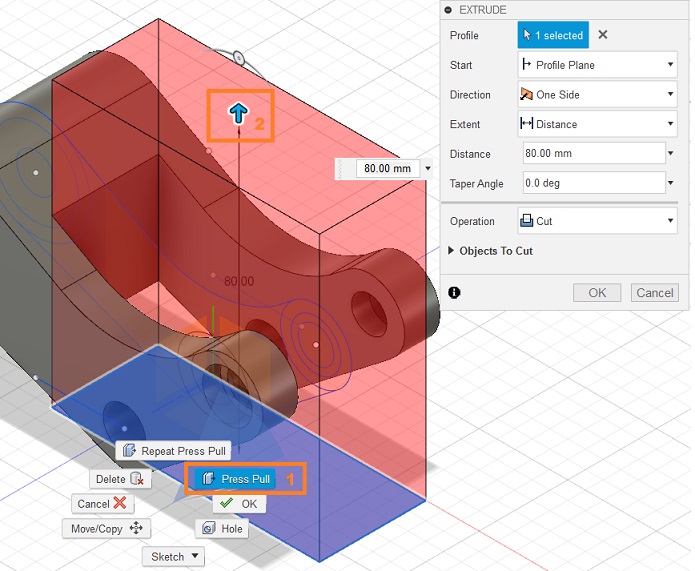

   1. 选择位于底部的矩形草图，单击鼠标右键，然后使用“推拉”（在光标的右侧）。

   2. 拖动箭头操纵器使其穿过模型，以便通透地进行切割。



      注意：请注意，“推拉”会自动成为“拉伸”工具。这是“推拉”的特性：它会适应操作，为您提供可预测的结果。例如，如果已选择边并决定使用“推拉”，则该命令会自动创建一个圆角。

   3. 单击“确定”以完成。

2. 在内侧边上创建圆角。

   1. 选择两条内侧边。（按下键盘上的 Shift 键以启用多重选择。）

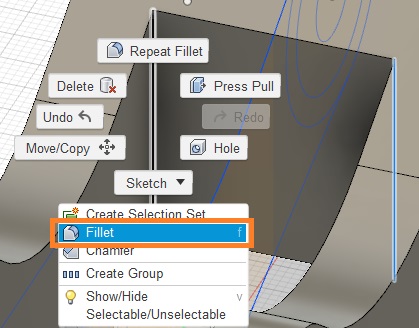

   2. 单击鼠标右键，然后选择“圆角”。

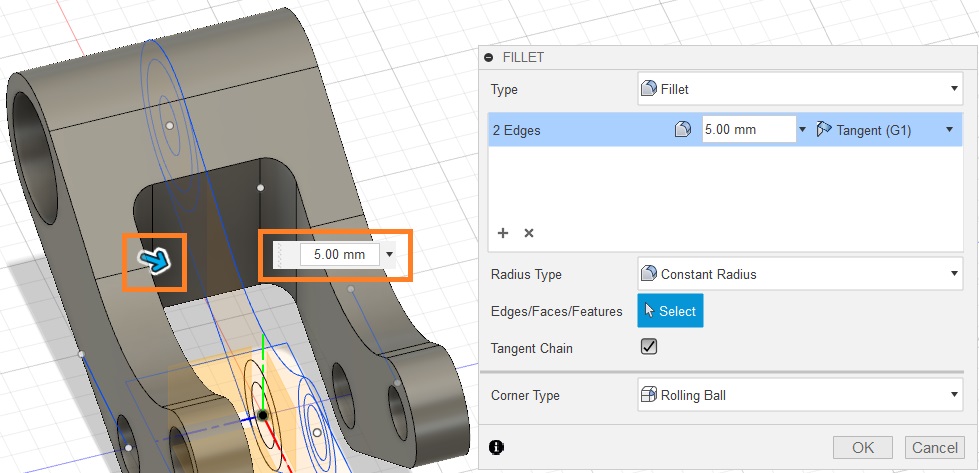

   3. 将箭头操纵器拖动到 5 毫米处。



   4. 单击“确定”以完成。

由于所有拉伸、镜像和圆角均基于原始草图，因此我们随时可以返回到“Sketch1”和“Sketch2”并进行尺寸更改，无需更改每个下游特征，也不必担心它们出现任何问题。您也可以转到“修改”下拉菜单，然后选择“更改参数”。这使您可以以图表形式更改任何尺寸，指定自定义名称，设定值或函数，以及即时查看所做的更改。

活动 4 概要

在本活动中，您使用“推拉”工具和现有草图在摇杆臂上挖了槽。然后，您创建在两个内侧边上创建了圆角以消除锐角。
