活动：从草图扫掠、拉伸和旋转

在本活动中，您将通过几个简短步骤从提供给您的草图创建喇叭。

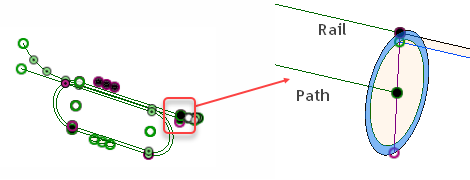

1. 使用扫掠工具以及路径和引导轨道创建喇叭实体。



   1. 在“设计”工作空间中，单击“创建”面板标题栏 >“扫掠”。

   2. 在“扫掠”对话框中，从“类型”下拉列表中选择“路径 + 引导轨道”。

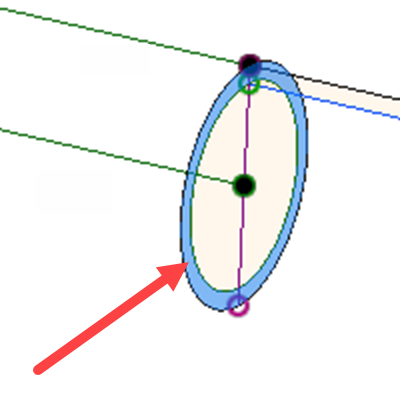

   3. 选择扫掠特征的轮廓。请确保未选择内部圆形草图轮廓，而是仅选择外部薄环形草图轮廓。必要时进行放大以轻松选择轮廓。

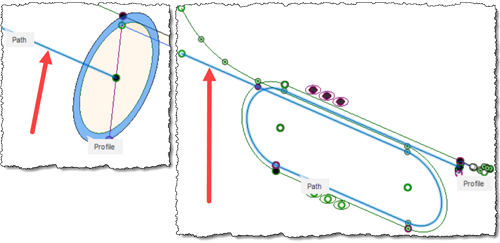

   4. 单击“路径”的“选择”按钮，然后选择连接到圆中心的草图作为路径。确保沿此路径选择所有草图段。 根据需要缩小以查看整个模型。

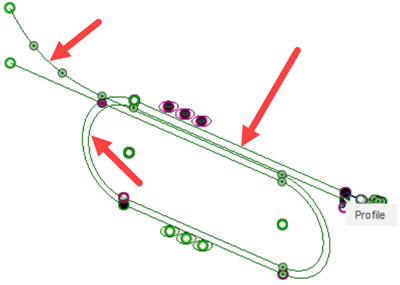

   5. 单击“引导轨道”的“选择”按钮，然后选择连接到圆形轮廓外部边的草图作为引导轨道。沿此路径继续选择所有草图段作为总引导轨道。 根据需要缩小以查看整个模型。



   6. 单击“确定”以完成扫掠。



2. 从下到上，将关键几何图元拉伸 185 毫米以将它们合并到实体。

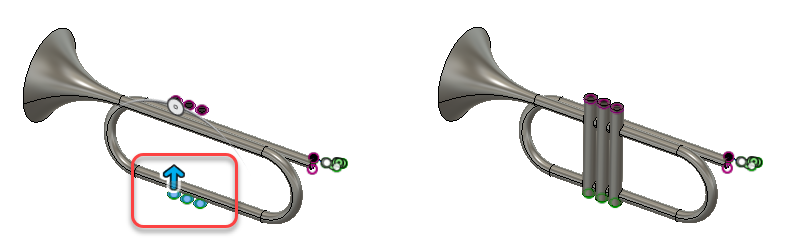

   选择三个草图特征进行拉伸。尚未在图中输入距离（左图），拉伸了关键几何图元（右图）。

   1. 单击“创建”面板 >“拉伸”。

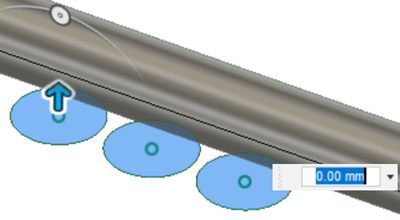

   2. 在喇叭的底部，选择三个圆草图。



   3. 在“拉伸”对话框中，输入距离 185 毫米。

   4. 将操作设置为“合并”。

   5. 单击“确定”。

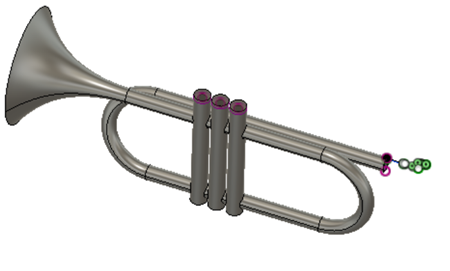

3. 将环状草图拉伸切削 -20 毫米以创建关键几何图元顶部。

   1. 单击“创建”面板 >“拉伸”。

   2. 在喇叭的顶部选择三个环草图。确保已选择环几何图元，而不是关键几何图元的顶部。



   3. 将距离输入为 -20 毫米。

   4. 将操作设置为“剪切”。

   5. 单击“确定”。



4. 使用旋转工具创建喇叭嘴部分，作为新实体。

   1. 单击“创建”面板 >“旋转”。

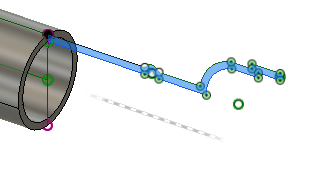

   2. 选择表示喇叭嘴部分的轮廓的草图。



   3. 在“旋转”对话框中，单击“轴”的“选择”按钮。

   4. 在浏览器中，显示“草图 7”，它表示喇叭实体的轴和喇叭嘴部分的轴。

   5. 选择“草图 7”作为轴。

   6. 将操作设置为“新建实体”。

   7. 单击“确定”。
