活动 3：对刀身抽壳并分割为零部件

在本活动中，您首先对刀身进行抽壳，然后分割为多个实体，完成刀的创建。最后一步是将实体转换为零部件。

前提条件

• 上一活动已完成。

步骤

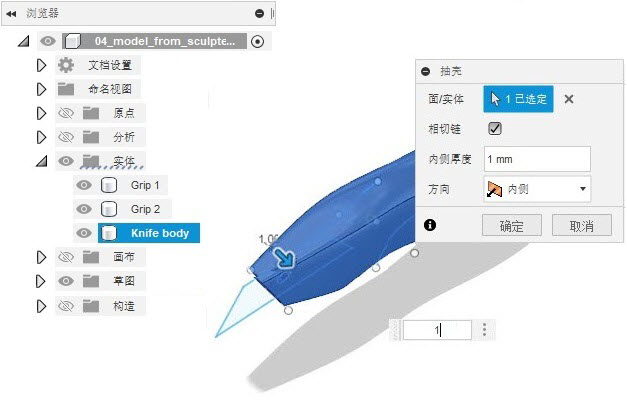

1. 在刀身内部进行抽壳。

   1. 从“设计”工作空间 >“实体”选项卡的“修改”下拉菜单中选择“抽壳”。

   2. 从浏览器中选择“Knife Body”。将“内侧厚度”设置为 1 毫米。



      注意：在“抽壳”工具中，从浏览器选择实体将仅对这些实体内部进行抽壳。选择实体壳的面将删除该面并对内部进行抽壳。

   3. 若要完成，请单击“确定”。

2. 将刀身分割为两部分。

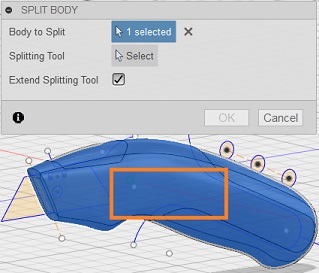

   1. 若要分割刀身，请转到“修改”下拉菜单，然后选择“分割实体”。

   2. 单击“要分割的实体”旁边的“选择”，然后从浏览器中选择 Knife body。

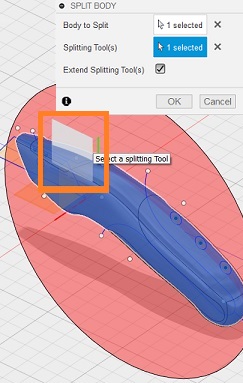

   3. 单击“分割工具”旁边的“选择”，然后选择沿刀身中间向下切削的平面。如果无法选择该平面，请缩小视图直到可以看到它，或者按住鼠标左键以显示选择菜单，然后选择“工作平面”。



   4. 若要完成，请单击“确定”。

3. 将实体转换为零部件。

   现在您将在“实体”文件夹中看到两个刀身以及两个手柄。在此最后一步中，将这些实体转换为零部件。

   1. 在浏览器中，选择所有四个实体。（按下 shift 键以启用多重选择。）
   2. 单击鼠标右键，然后选择“从实体创建零部件”。
   3. 您可以将这些零部件拖离开，以查看单独的刀身零件和手柄。

活动 3 概要

在本活动中，您使用了“抽壳”工具将实体刀身修改为物理上更为现实的空心结构。然后，您将刀身分割为几个部分，并将实体转换为零部件。
