创建网状加强筋

学习如何在 Fusion 中使用“网状加强筋”工具在垂直于草图平面的方向上从开放草图轮廓创建薄特征，并将其拉伸到实体上最近的面。

1. 在工具栏上，单击“实体”>“创建”>“网状加强筋”。

   此时将显示“网状加强筋”对话框。

2. 在画布中，选择要用作轮廓的开放草图轮廓。

3. 在对话框中，在“厚度方向”设置中选择一项：

   • 对称：将厚度值的一半拉伸到草图轮廓的每一侧。
   • 一侧：将整个厚度值拉伸到草图轮廓的一侧。

4. 在对话框中，在“开始”设置中选择一项：

   • 底部：从底部开始测量厚度。
   • 顶部：从顶部开始测量厚度。

5. 从“范围类型”设置中选择一项，然后调整其关联设置：

   • 到下一个：将网状加强筋从草图轮廓拉伸到实体上最近的面。
     • 厚度：指定垂直于草图平面拉伸网状加强筋的距离。
   • 距离：将网状加强筋从草图轮廓拉伸到指定的厚度。
     • 厚度：指定垂直于草图平面拉伸网状加强筋的距离。
     • 深度：指定平行于草图平面朝实体上最近的面拉伸网状加强筋的距离。

6. 可选：将拔模和圆角应用于网状加强筋特征：

   Fusion Design Extension

   此功能是扩展程序的一部分。扩展程序是在 Fusion 中访问更多功能的一种灵活方式。了解详情。

   • 在“拔模斜度”中指定一个值。
   • 在“圆角半径”中指定一个值，以将圆角应用于网状加强筋特征的底部。

7. 单击“确定”。

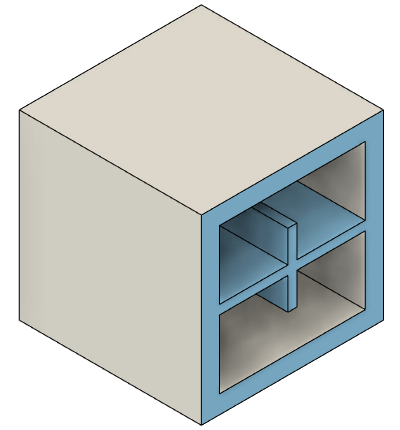

网状加强筋特征将沿垂直于草图平面的方向拉伸，并显示在画布中的实体上。

提示

• 单击“翻转”图标可翻转网状加强筋特征的拉伸方向。
• 取消选中“延伸曲线”可在草图轮廓的末端停止网状加强筋特征。将其保持选中状态可将网状加强筋特征延伸到草图轮廓末端之外，直至实体上最近的面。
