活动 4：使用曲面创建实体

在本活动中，您将把之前活动中创建的曲面转化为一个实体铁铲。要完成此操作，您需要：

• 将所有曲面缝合在一起

• 加厚曲面以使其成为实体

• 将铁铲的材质设置为 ABS 塑料

• 检查铁铲的质量，以确保其符合预期。

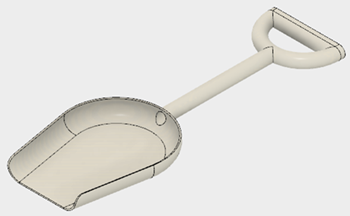

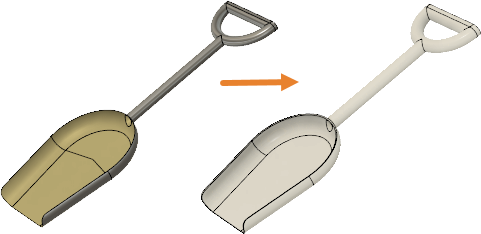

  铁铲曲面（左）和 ABS 塑料材质的铁铲实体（右）

前提条件

• 活动 3 已完成。

步骤

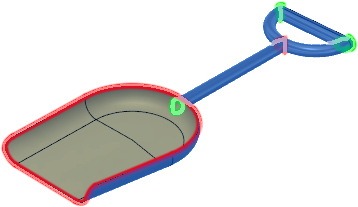

1. 使用默认的“0.01 毫米”**缝合公差，将铁铲的所有曲面缝合**在一起，形成单个曲面。

   注意：某些边可能会显示为红色，但工具仍正常工作。
   1. 单击 （“设计”工作空间”>“曲面”选项卡>“修改”面板 >“缝合”）以打开“缝合”对话框。
   2. 在画布中，选择铁铲的四个曲面，
      • 铲面
      • 铲柄
      • 铲把 - 圆形部分
      • 铲把 - 直线部分
      确认在“缝合”对话框中选定了 4 个“缝合曲面”。


   3. 在“缝合”对话框中，确认“公差”为“0.01 毫米”。
   4. 单击“确定”以接受工具并关闭对话框。
      注意：您可以在浏览器中展开“实体”文件夹，以确认现在只有一个实体。

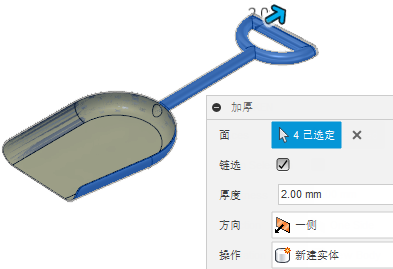

2. 将铁铲的面向外加厚 2 毫米。

   注意：请务必在画布中选择正确的面，以使工具正常工作。
   1. 单击 （“设计”工作空间”>“曲面”选项卡>“创建”面板 >“加厚”）以打开“加厚”对话框。

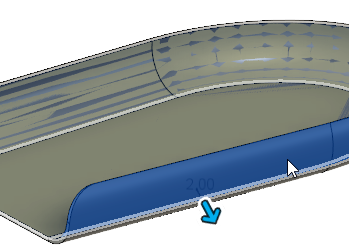

   2. 在画布中，选择铲面下方。


   3. 在“加厚”对话框中，将“厚度”设置为“2 毫米”。
   4. 按住 Ctrl (Windows) 或 Command (MacOS) 键，然后选择铲柄、铲把的圆形部分和铲把的直线部分，并确认在“加厚”对话框中选定了“4 个面”。


   5. 在“加厚”对话框中，单击“确定”以接受工具并关闭对话框。

3. 将铁铲的材质设置为 ABS 塑料。

   1. 在浏览器中，在浏览器顶部的 Shovel_Handle_Only 零部件上单击鼠标右键，然后选择 “物理材料”。
   2. 在“物理材料”对话框中，导航到“塑料”文件夹，然后将“ABS 塑料”拖动到画布中的铁铲模型上。


   3. 单击“关闭”以接受材料并关闭对话框。

4. 检查铁铲重量是否为 3.287E+04 克，以确认您已成功地按照说明完成操作。

   1. 在浏览器中，右键单击浏览器顶部的 Shovel_Handle_Only 零部件，然后选择“特性”。
   2. 在“特性”对话框中，确认质量为 115.57 克。

      注意：如果您的模型的重量不是 115.57 克，
      • 请确保将“加厚”的厚度值设置为 2 毫米。
      • 确认您选定了要加厚的 4 个面（包括手柄的平端）
      • 检查已正确修剪所有曲面，然后将它们缝合在一起。

活动 4 概要

在本活动中，您将之前活动中创建的曲面转化为了一个实体铁铲。要完成此操作，您需要：

• 将所有曲面缝合在一起
• 加厚曲面以使其成为实体
• 将铁铲的材质设置为 ABS 塑料
• 检查铁铲的质量，以确保其符合预期。
