活动 3：修剪掉多余的曲面

在本活动中，您将修剪掉所有最终设计中不需要的曲面。您将

• 修剪延伸到铲面的铲柄的部分

• 修剪铲面与铲柄相交的环形部分

• 修剪铲面的前部边缘，以缩短铲面的长度，创建一个平坦的开口。

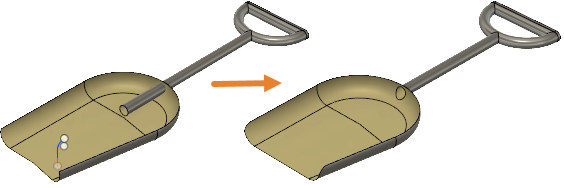

  创建的铁铲曲面（左）和修剪后的铁铲曲面（右）

前提条件

• 活动 2 已完成。

步骤

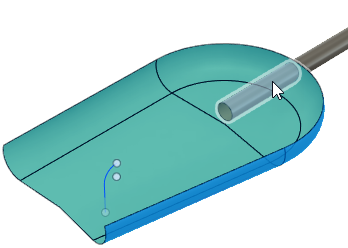

1. 修剪掉延伸到铲面的铲柄。

   1. 单击 （“设计”工作空间”>“曲面”选项卡>“修改”面板 >“修剪”）以打开“修剪”对话框。
   2. 在画布中，选择“铲面”作为“修剪工具”，然后单击延伸到铲面的铲柄的部分。


   3. 在“修剪”对话框中，单击“确定”以修剪掉多余的铲柄并关闭对话框。

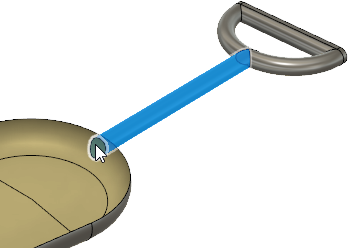

2. 修剪掉铲面的环形部分，以在与铲柄相交的地方打孔。

   1. 单击 （“设计”工作空间”>“曲面”选项卡>“修改”面板 >“修剪”）以打开“修剪”对话框。
   2. 在画布中，选择铲柄作为“修剪工具”，然后点击铲面与铲柄相交的环形部分。


   3. 在“修剪”对话框中，单击“确定”以打孔并关闭对话框。

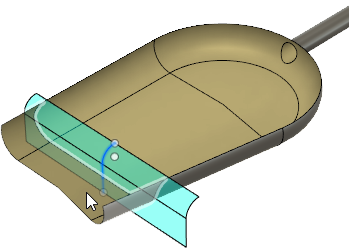

3. 修剪掉前面的铲面，使用直线和圆弧草图缩短铲面的长度，创建一个平坦的边。

   1. 单击 （“设计”工作空间”>“曲面”选项卡>“修改”面板 >“修剪”）以打开“修剪”对话框。
   2. 在画布中，选择铲面前视图的草图作为“修剪工具”，然后单击铲面的前部边缘以将其修剪掉。


   3. 在“修剪”对话框中，单击“确定”以缩短铲面的长度并关闭对话框。

4. 隐藏前部边缘草图，以使其不会妨碍其他操作。

   1. 在浏览器中，展开 “草图”。
   2. 单击 “草图 2”旁边的 ，以隐藏草图。

活动 3 概要

在本活动中，您将修剪掉所有最终设计中不需要的曲面。您将修剪以下部分：

• 延伸到铲面的铲柄的部分
• 铲面与铲柄相交的环形部分
• 铲面的前部边缘，以缩短铲面的长度，创建一个平坦的开口。
