拉伸曲面体

了解如何在 Fusion 中使用“拉伸”工具创建曲面体。

1. 单击“设计”>“曲面”>“创建”>“拉伸”。

   “拉伸”对话框即会显示。

2. 选择草图轮廓、草图曲线、平面或单行文本对象。

   注意：如果取消选中“链选”旁边的框，则可以选择单条边，而无需选择其相邻边。

3. 在“拉伸”对话框中，选择 3 个“开始”设置之一，然后调整其关联设置：

   • 截面轮廓平面
   • 偏移平面
     • 偏移：指定偏移距离。
   • 从对象
     • 对象：在画布中选择对象。

4. 选择 3 个“方向”设置之一，然后调整其关联设置：

   • 一侧：在一个方向上创建拉伸。
   • 两侧：在两个方向上创建拉伸，并支持单独指定每个侧边的距离。
   • 对称：在两个方向上创建拉伸。每个方向上的拉伸长度相同。
     • 测量：指定“半长”或“全长”

5. 选择 3 个“范围”设置之一，然后调整其关联设置：

   • 距离
     • 距离：指定要拉伸的距离。
   • 目标对象
     • 对象：选择要拉伸到的对象。
     • 距离：(To) 表示到选定对象的距离。
     • 链选面：选择“延伸面”或“链选面”。
     • 偏移：指定偏移距离。
   • 全部
     • 反向：翻转拉伸方向。

6. 指定扫掠斜角。

7. 从下拉菜单中选择操作，然后调整其关联设置：

   • 新建实体：在激活的零部件中创建新实体。
   • 新建零部件：在新零部件中创建新实体。（仅限“混合设计”类型）

8. 单击“确定”。

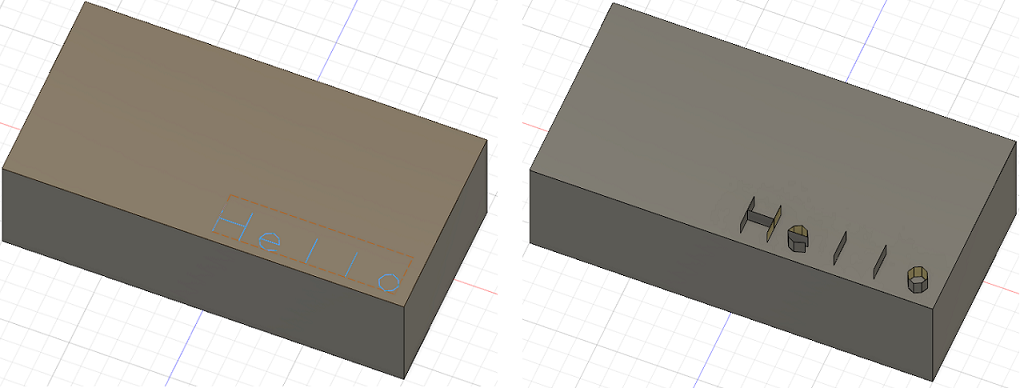

延伸的曲面体将显示在画布中。
