从现有几何图元创建曲面

通过 Fusion 中“设计”>“曲面”>“创建”面板中的工具，您可以从开放或闭合草图轮廓或者平整面创建曲面体。

您可以使用以下工具从草图或平整面创建曲面体：

• 面片
• 拉伸
• 旋转
• 扫掠
• 放样
• 直纹
• 偏移

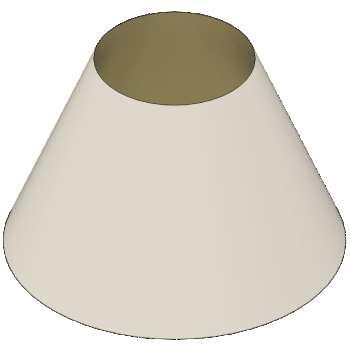

面片

“面片”工具可在闭合回路的边界内创建平面或三维曲面。

您可以使用“面片” 工具替换缝合曲面上缺少的面，或者在实体中的开口上创建面。您可以创建边界面片以形成连续的缝合曲面或者创建实体。缺少的面必须具有一系列连接在一起可形成面片边界的边。

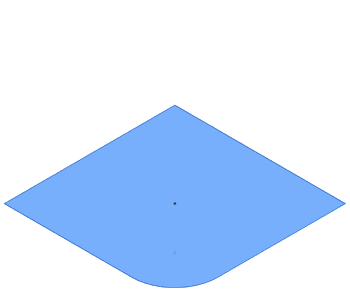

拉伸

“拉伸” 工具可为草图轮廓、草图曲线、平整面或单行文本对象添加深度。

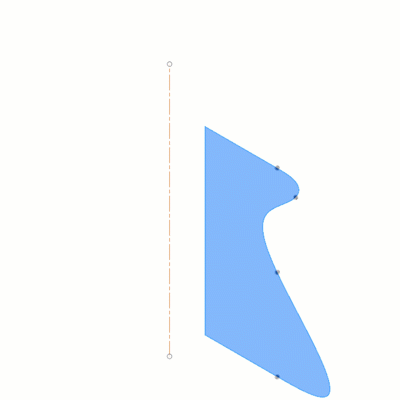

旋转

“旋转” 工具可绕轴旋转草图轮廓或平整面。

选择轮廓或平整面，然后选择要绕其旋转的轴。（可选）选中“投影轴”以将轴投影到旋转的轮廓所在的同一平面，或取消选中以使轴保持在其原始位置。

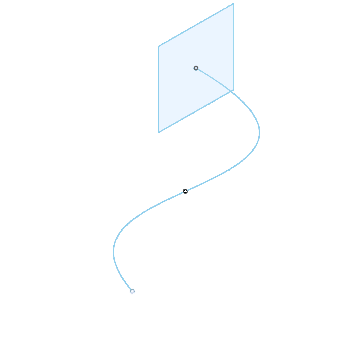

扫掠

“扫掠” 工具可沿路径扫掠草图轮廓或平整面。

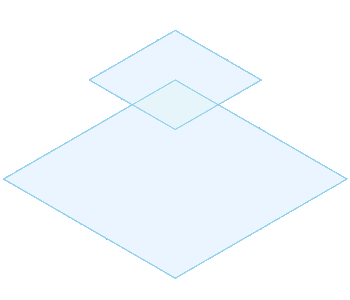

放样

“放样” 工具可创建在两个或更多草图轮廓或平整面之间过渡的平滑形状。

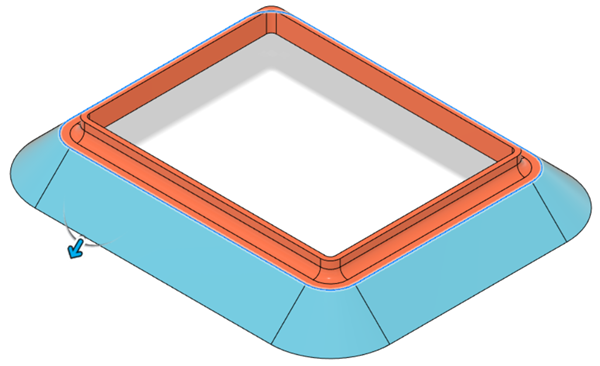

直纹

“直纹” 工具可在距选定边指定距离和角度处创建直纹曲面。

您可以为现有曲面添加延伸面、创建分模面，或添加跟随选定参考几何图元的拔模曲面。

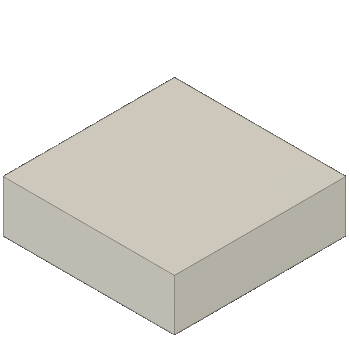

偏移

“偏移” 工具可在距选定面的给定距离处创建新曲面。
