曲面体修改工具

通过“设计”工作空间中“曲面”>“修改”面板的工具，您可以在 Fusion 中修改曲面。

您可以使用以下工具修改曲面：

注意：某些工具还会显示在“衍生式设计”、“仿真”和“制造”工作空间中。工具的组织因工作空间而异。

推拉

“推拉”工具可改变面、实体、圆角、倒角、孔和其他几何图元的大小。确切的行为取决于选定的几何图元。

使用“推拉”工具时，“推拉”特征将显示在“时间轴”中。

您可以在边上创建圆角或半径，从草图创建拉伸，以及偏移现有面。

“圆角”工具通过向内部边添加材料并从外部边移除材料来使实体的边变圆。

创建圆角时，“圆角”特征会显示在“时间轴”中。

您可以使用“推拉”工具修改现有圆角。

“倒角”工具通过向内部边添加材料并从外部边移除材料来为实体的边加倒角。

创建倒角时，“倒角”特征会显示在“时间轴”中。

您可以使用“推拉”工具修改现有倒角。

“修剪”工具可分割相交的曲面，并移除曲面或缝合曲面的一个或多个部分。

可以使用“修剪”删除相交曲面中不需要的部分。

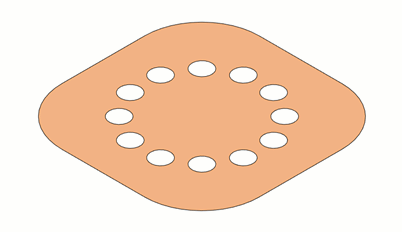

“取消修剪”工具可延伸修剪的曲面，并填充间隙、孔或空区域。

选择要取消修剪的曲面，然后选择取消修剪类型。可以取消修剪所有边、内部边、外部边，或手动选择要取消修剪的边。

取消修剪动画

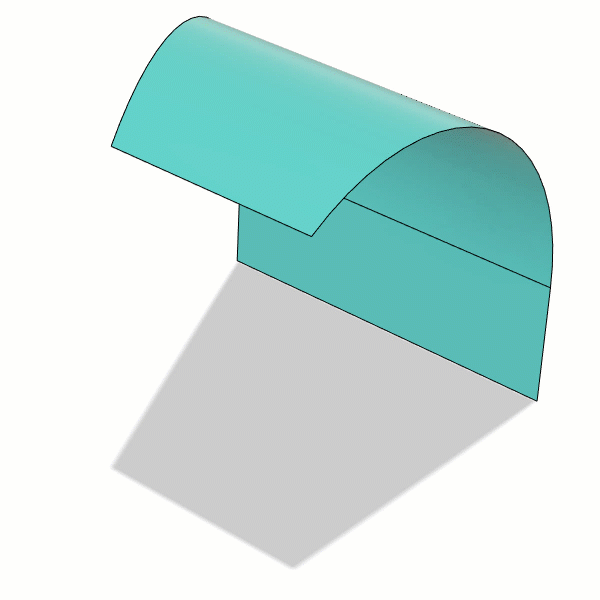

“延伸”工具可通过选择一条或多条边，然后移动它们使其远离面，从而延伸面或曲面。

可以使用“延伸”通过操纵曲面创建复杂对象。

延伸动画

“缝合”工具可将曲面合并为单个缝合曲面。

“取消缝合”工具可将选定实体拆分为单独的曲面。

可以使用“取消缝合”将缝合的曲面打断为多个曲面。

“合并”工具可将单个实体内的曲面合并为缝合曲面。

您只能在单个实体内使用“合并”工具，且仅当设计历史处于禁用状态时，该工具才可用。

“反转法向”工具可更改要将曲面的哪一侧视为正面。

曲面具有两个面。曲面的一侧为正面，另一侧为反面。

您可以使用“翻转法向”修复导入的模型。在平动过程中，有时会为面指定错误的方向。

“缩放”工具可放大或缩小曲面体的大小。

“分割面”工具可分割曲面体上的面以添加拔模、删除区域或创建特征。

“分割实体”工具可将一个曲面体分割为两个曲面体。
