在 Fusion 中，“放样”工具用于创建在两个或更多草图轮廓或平整面之间过渡的平滑曲面体。

“设计”>“曲面”>“创建”>“放样”

“放样”对话框显示用于当前选定轮廓的选项。在图形窗口中选择轮廓标签以修改该轮廓的选项。

“特征”选项卡

选择几何图元并定义放样设置。

曲线

为轮廓选择草图、边或面。

重排序：单击该图标可更改放样中轮廓的顺序。

结束条件：控制从放样的起始轮廓到结束轮廓的过渡。可用的结束条件取决于为轮廓选择的几何图元的类型。

• 已连接：未应用结束条件。
• 方向：应用从草图平面测量的角度。当放样轮廓为二维草图时可用。
• 相切：在放样轮廓外应用 G1 条件。当放样轮廓为实体的边或面时可用。
• 平滑：在放样轮廓外应用 G2 条件。当放样轮廓为实体的边或面时可用。
• 锐化：过渡到锐化点。当轮廓为草图点或构造点时可用。
• 点相切：在点处应用相切以创建穹顶形状过渡。当轮廓为草图点或构造点时可用。

连续性：控制连接曲面之间的曲率过渡。当选定轮廓为实体的边或面时可用。

• 相连(G0)：位置。
• 相切(G1)：将 G1 相切条件应用于现有曲面和放样曲面之间的过渡。
• 曲率(G2)：将 G2 曲率条件应用于现有曲面和放样曲面之间的过渡。

相切(G1)和曲率(G2)边对齐：控制开放曲面放样中第一个和最后一个轮廓的边对齐。

• 自由边：未应用边对齐。
• 对齐边：对于 G1 连续性，遵循轮廓端点处与轮廓不相切连续的任何边的切线。对于 G2 连续性，遵循轮廓端点处与轮廓不相切连续的任何边的切线和曲率矢量。如果没有此类边，它将变为自由边。
• 与曲面对齐：在轮廓末端的曲面中拾取参数曲线的相切方向，该方向与该点处的轮廓切线成最大角度。

添加：将行添加到轮廓表格。

移除：移除选定的轮廓行。

导向类型

• 轨道：轨道是影响截面之间的放样形状的二维曲线或三维曲线。可以添加任意数目的轨道来优化放样的形状。轨道必须与每个截面相交，并且必须在第一个和最后一个截面上（或在这些截面之外）终止。轨道必须连续相切。
• 中心线：中心线是一种与放样截面成法向的轨道类型，其作用与扫掠路径类似。中心线放样使选定的放样截面的相交截面区域之间的过渡更平滑。中心线与轨道遵循相同的标准，只是中心线无需与截面相交，且只能选择一条中心线。

轨道/导向

添加：将行添加到表格。

移除：从表格中移除选定的行。

链选

• 链选 - 开：将相邻边一起选择并作为一个轮廓包含。
• 链选 - 关：单独选择相邻边。

闭合

选中该选项可将第一个和最后一个轮廓相互连接，并创建闭合回路放样。

出射权值

当结束条件设置为“方向”时可用。指定出射角度沿放样路径所产生的影响有多大。

起始角度

当结束条件设置为“方向”时可用。指定从轮廓过渡的起始角度。

相切权值

当结束条件设置为“相切”、“平滑”或“点切线”时可用。

相切边

指定放样操作是否合并相切边。

• 合并：合并相切边。
• 保持：使相切边保持取消合并。

操作

选择操作以控制特征如何影响设计。

• 新建实体：在激活的零部件中创建新实体。
• 新建零部件：在新零部件中创建新实体。

“分析”选项卡

用于分析画布中预览结果上曲面曲率的质量。

分析类型

选择分析类型以可视化选定实体上曲面曲率的质量。

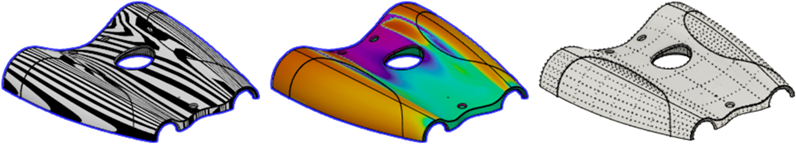

Type	说明
无	不显示分析。
斑纹	在实体上显示黑白相间的条纹，以帮助您分析曲面曲率。
曲率映射	在实体上显示颜色渐变，以帮助您分析高曲面曲率和低曲面曲率的区域。
等参曲线	应用 UV 映射和曲率梳以帮助您分析曲面曲率质量。

实体

选择要分析的实体。
