旋转曲面体

了解如何在 Fusion 中使用“旋转”工具创建曲面体。

1. 在工具栏上，单击“设计”>“曲面”>“创建”>“旋转”。

   此时将显示“旋转”对话框。

2. 在画布中，选择要旋转的草图轮廓、草图曲线或平整面。

   注意：如果取消选中“链选”旁边的框，则可以选择单条边，而无需选择其相邻边。

3. 在画布中，选择要绕其旋转的草图曲线、边、圆柱面或轴。

4. 在对话框中，选择“范围类型”，然后调整其关联设置：

   • 局部：将轮廓绕轴旋转到您指定的角度值。
     • 方向：选择方向设置。
       • 一侧：在一个方向上创建旋转。
       • 两侧：在两个方向上创建旋转。每个方向可以具有不同的角度。
       • 对称：在两个方向上创建对称旋转。
     • 角度：拖动操纵器控制柄或键入精确值以指定旋转角度。
   • 目标对象：旋转到您选择的实体、面或平面。
     • 方向：选择“一侧” 或“两侧”。
     • 角度：(To)选择要旋转到的实体、面、平面或顶点。
   • 整圈：将轮廓绕轴旋转 360 度。

5. 在“操作”中选择一种操作类型：

   • 新建实体：在激活的零部件中创建新实体。
   • 新建零部件：在新零部件中创建新实体。

6. 单击“确定”。

旋转后的曲面体将显示在画布中。

提示

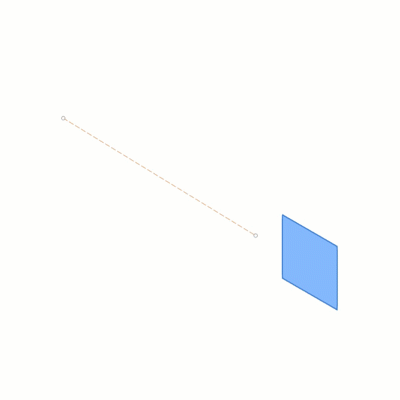

• “投影轴”可将轴投影到选定轮廓所在的同一平面。取消选中以使轴保持在其原始位置。

左侧：选中“投影轴”	右侧：取消选中“投影轴”
