T-Spline 实体的圆柱面

学习如何在 Fusion 中使用“圆柱化”工具将不平坦的 T-Spline 几何图元形成平滑的圆柱形状。

1. 在“设计”工作空间的“造型”上下文环境中，选择“修改”>“圆柱化”。

2. 在画布中，选择 T-Spline 实体上的面。

   您可以一次选择 T-Spline 实体上的多个支柱或孔特征，或者取消选中“自动特征选择”以选择各个面。

   预览将显示在画布中。

3. （可选）选中“自动特征选择”以自动选择并预览整个特征。

4. 单击“确定”。

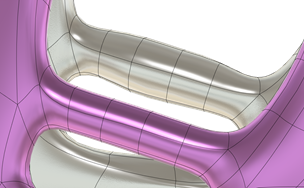

这些特征在画布中将显示为 T-Spline 实体上的平滑圆柱区域。

提示

• 您可以使用“圆柱化”来平滑衍生式设计结果中的不均匀支柱和孔。
