拉直 T-Spline 实体的顶点

学习如何在 Fusion 中使用“拉直”工具将 T-Spline 实体上的顶点对齐到单条直线。

1. 在“设计”工作空间的“造型”上下文环境中，选择“修改”>“拉直”。

2. 在“拉直”对话框中，选择“方向”类型：

   • 适配
   • 选择直线：选择要沿其拉直的直线。
   • 选择平行线：选择要沿其拉直的平行线。
   • 选择两点：选择两个点以定义要沿其拉直的直线。

3. 在实体上选择“T-Spline 顶点”。

   注意：如果拉直链接的切线控制柄，它们将与其顶点断开链接。

4. 可选：单击“范围选择”以选择同一行中两个选定顶点之间的所有顶点。

5. 从下拉菜单中选择“拉直类型”：

   • 控制点

   • 曲面点

     注意：调整“显示模式”以便更轻松地查看每种“拉直类型”的效果。对于控制点，使用“方体显示”；对于曲面点，使用“平滑显示”。

6. 单击“确定”。

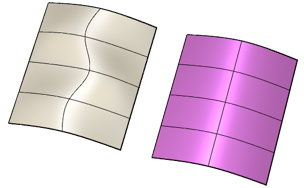

拉直的顶点显示在画布中的 T-Spline 实体上。
