活动 5：检查水壶的体积

在本活动中，您将绘制一个矩形并将其拉伸以包裹水壶，然后从拉伸中剪切水壶以创建表示水壶可包含的流体体积的实体。

前提条件

• 活动 4 已完成。

步骤

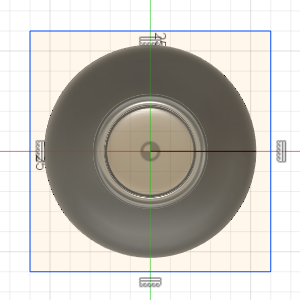

1. 绘制矩形以包裹水壶。

   1. 在“设计”工作空间中，单击“实体”>“创建”>“创建草图”。

   2. 在画布中，单击“XZ”平面。

   3. 单击“草图”>“创建”>“矩形”>“两点矩形”。

   4. 在画布中，单击远离水壶的点以指定矩形的角点。

   5. 将光标从该角点移开，以开始绘制矩形。

   6. 再次单击完成矩形。矩形应该包裹水壶。



   7. 在“草图选项板”对话框中，单击“完成草图”。

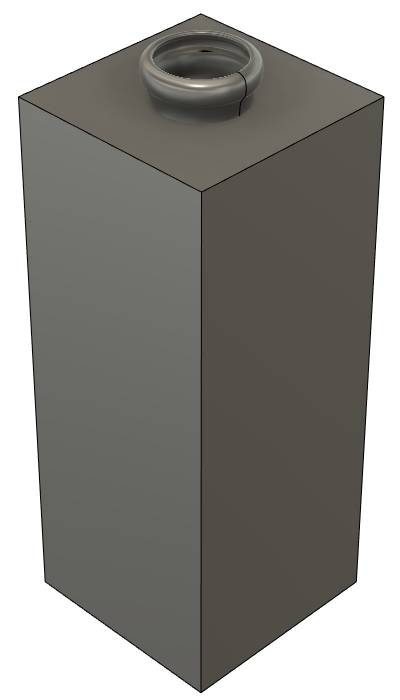

2. 将矩形向上拉伸 135 毫米，向下拉伸 15 毫米。

   1. 单击“实体”>“创建”>“拉伸”。

   2. 在“拉伸”对话框的“方向”中选择“两侧”。

   3. 在画布中，单击并拖动 ，将矩形向上拉伸 135 毫米。

   4. 单击并拖动 ，将矩形向下拉伸 15 毫米。

   5. 在“拉伸”对话框的“操作”中，选择“新建实体”。

   6. 单击“确定”。



3. 从拉伸中剪切水壶，以创建表示水壶可包含的流体体积的实体。

   1. 单击“实体”>“修改”>“合并”。

   2. 在画布中，单击您刚才作为目标实体的参考创建的拉伸。

   3. 单击水壶的壶身作为目标实体的参考。

   4. 在“合并”对话框的“操作”中，选择“剪切”。

   5. 选择“新建零部件”。

   6. 选择“保留工具”。

   7. 单击“确定”。

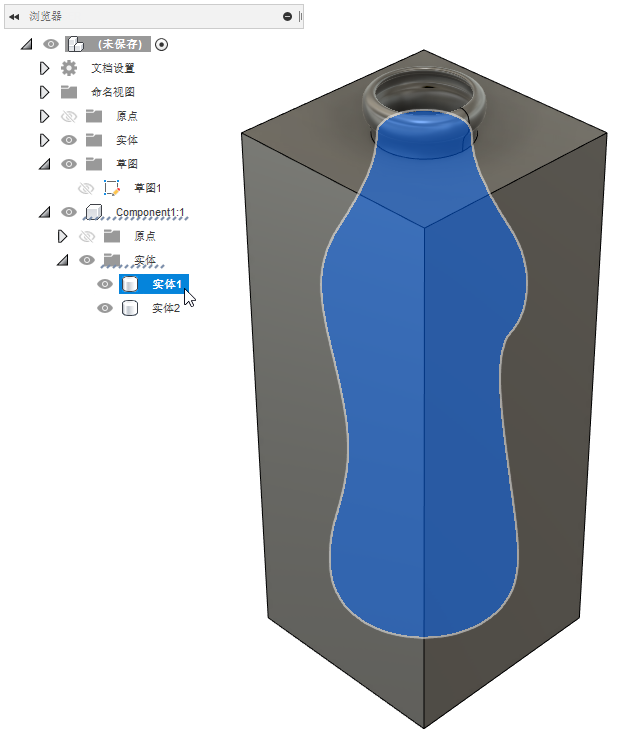

4. 检查水壶的体积是否为 1.860E+05 mm^3。

   1. 在浏览器中，展开“零部件”>“实体”，以找到表示水壶内流体的实体。



   2. 在该实体上单击鼠标右键，然后选择“特性”。“体积”应为 1.860E+05 mm^3。

活动 5 概要

在本活动中，您绘制了一个矩形并将其拉伸以包裹水壶，然后从拉伸中剪切了水壶以创建表示水壶可包含的流体体积的实体。
