活动 4：自定义水壶

在本活动中，您将沿壶身删除两条边，旋转并平移边以更改水壶的形状，然后为水壶添加一些厚度。

前提条件

• 活动 3 已完成。

步骤

1. 删除水壶上的两组圆形边。

   1. 按住 Ctrl 键，然后根据指示双击两条圆形边。



   2. 按 Delete 键。

2. 将最中心的边绕 Z 轴旋转 55 度，将该条边向上平移 10 毫米，然后按系数 0.75 向内缩放。

   1. 单击“造型”>“修改”>“编辑形状”。

   2. 双击最中心的圆形边。

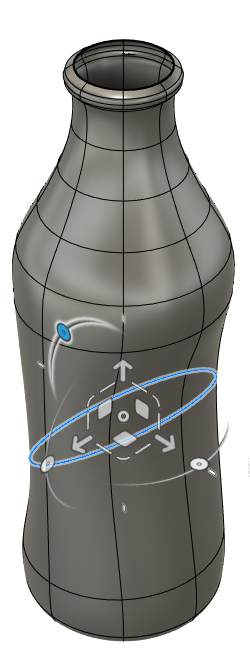

   3. 单击并拖动操纵器上的 ，围绕 Z 轴旋转 55 度。



   4. 单击并拖动操纵器上的 ，以向上平移 10 毫米。

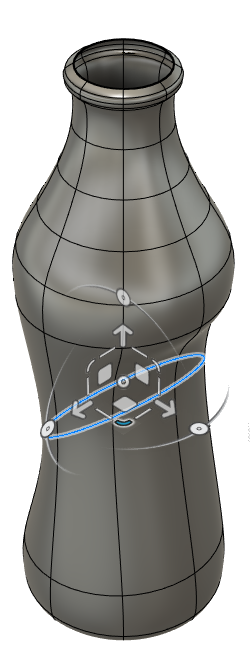

   5. 单击并拖动操纵器上的 ，按系数 0.75 向内缩放。



   6. 在“编辑形状”对话框中，单击“确定”。

3. 为水壶添加 2 毫米的厚度。

   1. 单击“造型”>“修改”>“加厚”。

   2. 确保在画布中选中水壶。如果未选中水壶，请单击它。

   3. 在“加厚”对话框的“厚度”中输入 2 毫米。

   4. 在“加厚类型”中选择“柔和”。

   5. 单击“确定”。

4. 单击“造型”>“完成造型”。水壶的 T-Spline 实体即完成创建。

活动 4 概要

在本活动中，您沿壶身删除了两条边，旋转并平移了边以更改水壶的形状，然后为水壶添加了一些厚度。

完成的水壶的 T-Spline 实体
