活动 1：创建水壶的基础形状

在本活动中，您将绘制一个圆，然后从该圆创建圆柱体，指定圆柱体的尺寸和设置，然后在圆柱体顶部创建面并使其向内锥化以创建水壶的基础形状。

前提条件

• “设计”工作空间处于激活状态。

• 如果使用英寸，请切换到毫米。

  1. 在浏览器中“单位”的右侧，单击“更改激活单位”。

  2. 在“更改激活单位”对话框的“单位类型”中，选择“毫米”。

  3. 单击“确定”。

步骤

1. 在 XZ 平面上选择从其创建圆柱体的圆。

   1. 在“设计”工作空间工具栏上，单击“实体”>“创建”>“创建造型”。系统将会显示“造型”上下文选项卡。

      提示：如果在查找工具时遇到问题，请单击 S 键，然后使用“工具箱”搜索工具。

   2. 单击“造型”>“创建”>“圆柱体”。

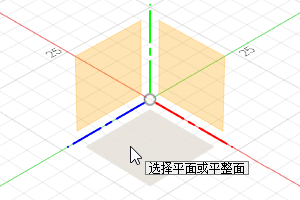

   3. 在画布中，单击“XZ”平面。

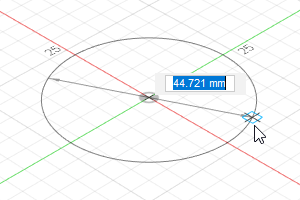

   4. 单击一个点以指定圆柱体圆的圆心。

   5. 将光标从圆心移开，以开始绘制圆。



   6. 再次单击完成圆。

2. 在“圆柱体”对话框中根据指示指定尺寸和设置，然后单击“确定”。



3. 将该圆柱体向上平移 30 毫米以创建三个高度面，并将这些面锥化。

   1. 单击“造型”>“修改”>“编辑形状” 。

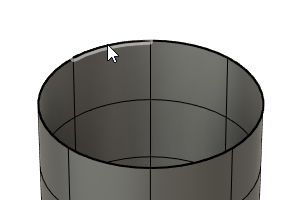

   2. 在画布中，双击圆柱体顶部的环形边。

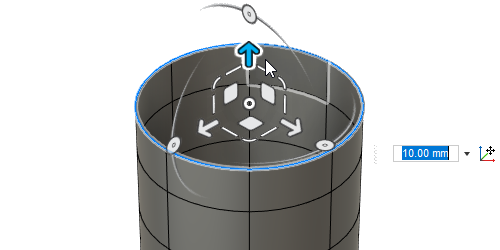

   3. 按住 Alt 键，然后单击并拖动操纵器上的 ，以向上平移 10 毫米。通过按住 Alt 键，可以创建面，而不是仅修改当前边的位置。



      提示：如果您无法向上平移确切的距离，请在“Y 距离”框中输入 10 毫米。

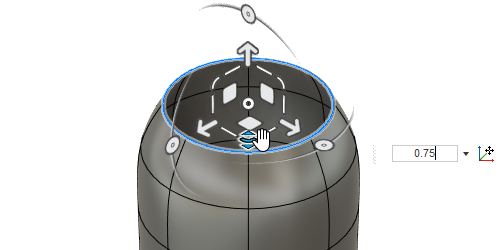

   4. 单击并拖动操纵器上的 ，按系数 0.75 向内缩放。



      提示：如果您无法按确切值缩放，请在“缩放平面 ZX”框中输入值。

   5. 单击画布的空白区域。

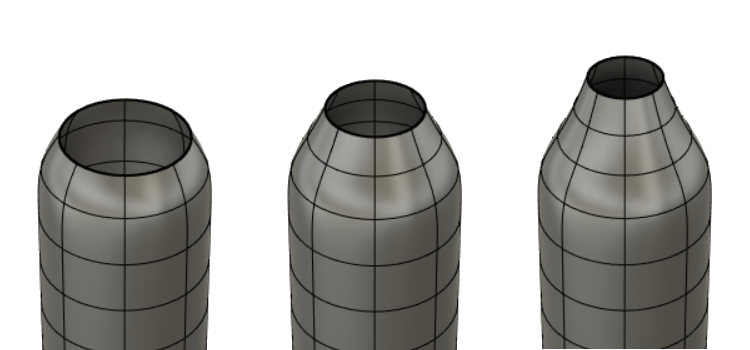

   6. 重复步骤 b 到步骤 e 两次以创建壶颈。



活动 1 概要

在本活动中，您绘制了一个圆，然后从该圆创建了圆柱体，指定了圆柱体的尺寸和设置，然后在圆柱体顶部创建了面并使其向内锥化以创建水壶的基础形状。

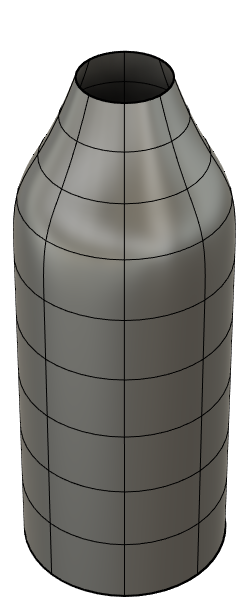

水壶的基础形状
