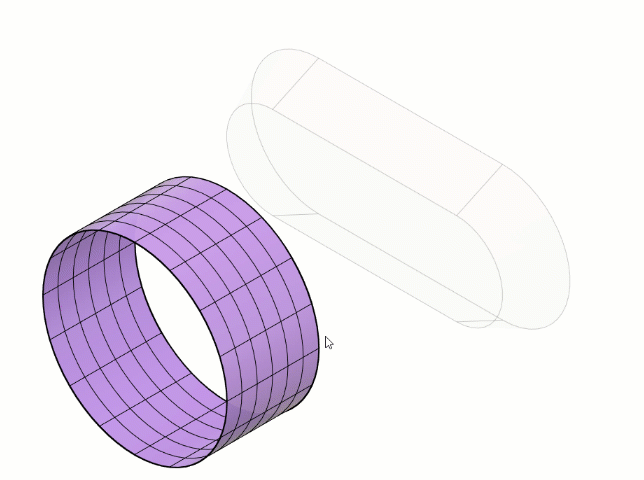

“匹配”工具可以将 T-Spline 实体的边与 Fusion 中的实体或曲面体上的草图曲线或边对齐。

“设计”>“造型”>“修改”>“匹配”

关联

在 T-Spline 几何图元与参数化草图、实体或曲面几何图元之间创建关联关系。

T-Spline 边

选择要匹配的 T-Spline 边。

匹配边

选择要匹配的实体或曲面体上的草图曲线或边。

相切链

自动选择相切几何图元。

预览

在画布中的原始 T-Spline 实体上显示匹配的 T-Spline 实体的预览。

连续性

选择连续性选项以控制匹配过渡的连续性。

• 相连(G0)：跨匹配过渡应用 G0 位置连续性。
• 相切(G1)：跨匹配过渡应用 G1 切线连续性。
• 曲率(G2)：跨匹配过渡应用 G2 曲率连续性。

相切权值（仅限 G1 和 G2 连续性）

增大或减小连续性对匹配变换的影响比例。

备用切线（仅 G1 和 G2 连续性）

跨匹配过渡切换切线方向。

间距

• 均匀：沿匹配边均匀分布控制点。
• 曲率：基于匹配边的曲率分布控制点。曲率越高的区域，接收的控制点将越多。

备用路线

绕匹配边(顺时针或逆时针)切换控制点的方向。

偏差

显示 T-Spline 边与匹配边的最大偏差量和位置。

公差

启用公差以控制 T-Spline 边与匹配边的粘合程度。

边缘公差

指定公差值以控制 T-Spline 边与匹配边的粘合程度。

衰减

启用衰减范围以控制 T-Spline 实体中有多少部分受匹配影响。

衰减距离(Falloff Distance)

指定与匹配边的距离以控制 T-Spline 实体中有多少部分受匹配影响。
