活动 1：创建 T-Spline 长方体

若要创建多用途刀的 T-Spline 模型，请首先使用位于长方体中心的参考图像开始创建 T-Spline 长方体。

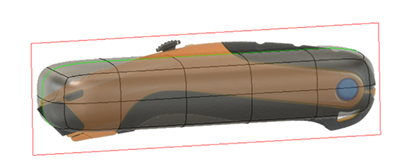

参考图像，使用长方体 T-Spline 造型

步骤

1. 选择多用途刀图像作为 XY 平面上的画布。

   1. 选择 ViewCube 的右面，以便 Y 轴指向右方，而 Z 轴指向上方。



   2. 选择“实体”>“插入”>“画布”。
   3. 选择“YZ 平面”。
   4. 在“画布”对话框上选择图像按钮。
   5. 导航到包含多用途刀的文件夹，选择文件 UtilityKnife.png，然后单击“打开”。

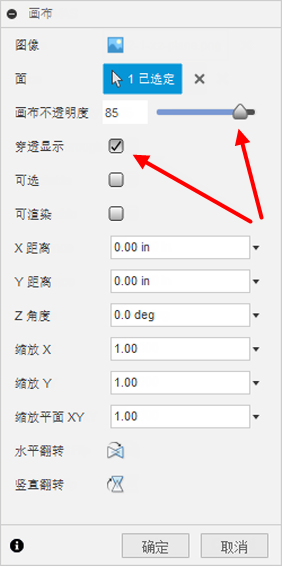

2. 将画布设置调整为 85 的不透明度和“穿透显示”。

   1. 选中“穿透显示”以确保可穿透 T-Spline 造型看到画布。



   2. 将“画布不透明度”设置为 85。
   3. 确保调整多用途刀画布的方向，使刀片末端朝左。如果刀的方向不正确，请使用旋转操纵器调整刀的方向。



   4. 单击“确定”。
   注意：图像放置在画布上，但大小可能不正确。在下一步中，画布将缩放或校准到正确的大小。

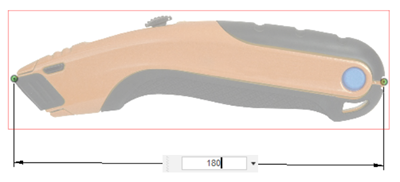

3. 针对多用途刀的长度，将图像校准为 180 毫米。

   1. 在浏览器中，单击“画布”文件夹旁边的下拉箭头。

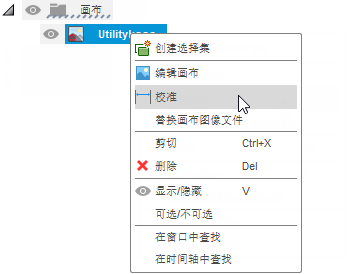

   2. 在“UtilityKnife”上单击鼠标右键，然后选择“校准”。



   3. 选择 ViewCube 的右面，以便 Y 轴指向右方，而 Z 轴指向上方。



   4. 在刀上最远的左侧点上单击一次。



   5. 在刀上最远的右侧点上单击一次。



   6. 在“长度”字段中输入 180 毫米，然后按 Enter 键。



   7. 在必要时缩小以查看整个模型。

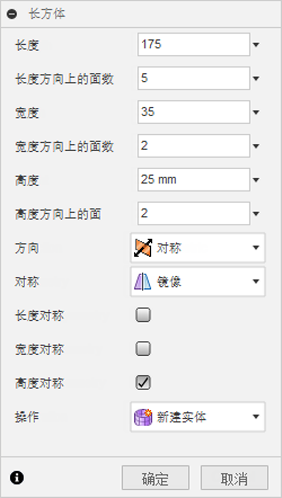

4. 创建长方体，尺寸为 175 毫米、35 毫米和 25 毫米，对称，按高度镜像且在长度方向上具有 5 个面。



   1. 单击“实体”>“创建”>“创建造型”以打开“造型”选项卡。
   2. 单击“造型”>“创建”>“长方体”。
   3. 选择 ViewCube 的右面，以便 Y 轴指向右方，而 Z 轴指向上方。



   4. 选择 YZ 平面作为创建长方体的平面。
   5. 在“长方体”对话框中选择“中心”作为“矩形类型”，然后单击平面的中心。



   6. 拖动鼠标将矩形调整为与画布差不多相同的大小，然后单击以设置初始大小。



   7. 将长方体的“长度”设置为 175 毫米，将“宽度”设置为 35 毫米，并将“高度”设置为 25 毫米。
   8. 将长度方向上的面数设置为 5，将宽度方向上的面数和高度方向上的面数设置为 2。
   9. 在“长方体”对话框中将“对称”设置为“镜像”并选中“高度对称”。
   10. 单击“确定”完成该长方体。




活动 1 概要

在本活动中，您插入了图像作为画布以用作创建 T-Spline 造型的参考。然后，将画布缩放为正确的大小。最后，您创建了 T-Spline 长方体基本体形状作为创建造型的起点。
