细分 T-Spline 面

学习如何在 Fusion 中使用“细分”工具将一个 T-Spline 面分割成多个面。

1. 在“设计”工作空间的“造型”上下文环境中，单击“修改”>“细分”。

   此时将显示“细分”对话框。

2. 在画布中，选择要分割的一个或多个 T-Spline 面。

3. 在对话框中，在“插入模式”中选择一种模式：

   • 简单：创建最小数量的控制点来细分面。T-spline 曲面的形状可能会发生变化。
   • 精确：创建更多控制点以保持 T-Spline 曲面的形状。

4. 指定要分割成的面数：

   • 对于四边形面：指定长度方向上的面数和宽度方向上的面数。
   • 对于非四边形面：指定要沿面的每一侧分割成的面数。

5. 可选：选中“对象捕捉”以将新顶点移动到画布中实体、曲面或网格实体上最近的点。然后，调整关联的设置：

   • 偏移：指定当“对象捕捉”处于启用状态时，新顶点从画布中实体、曲面或网格实体上最近的点偏移的距离。

6. 单击“确定”。

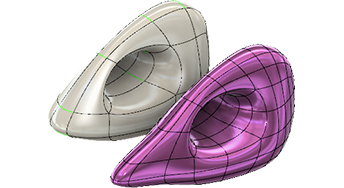

T-Spline 面将细分成指定的面数，并显示在画布中。

提示

• 将“细分”用作向 T-Spline 模型添加更多细节的一种简单方法。
• 若要在选择集中添加或删除面，请按住 Control 键 (Windows) 或 Command 键 (Macintosh) 并单击要添加或删除的面。
• 如果仅选择四边形面，您可以指定沿宽度和长度的面数。否则，您可以指定要沿每条边分割成的相等面数。
