创建 T-Spline 实体的倒角边

学习如何在 Fusion 中使用“倒角边”工具通过偏移 T-Spline 边来修改 T-Spline 实体的锐度。

1. 在“设计”工作空间的“造型”上下文环境中，单击“修改”>“倒角边”。

   此时将显示“倒角边”对话框。

2. 在画布中，选择要倒角的一条或多条 T-Spline 边。

3. 在对话框中，指定“距离模式”，然后指定其关联设置以定位新边：

   • 倒角宽度：允许您指定一个距离来确定倒角宽度，从而创建两侧距离相等的倒角。
     • 宽度：指定倒角的外部边之间的距离。
   • 相对偏移：允许您指定一个距离来确定倒角宽度，从而创建两侧距离相等的倒角。
     • 偏移比率：指定一个介于 0 和 1 之间的比值，以确定外部边相对于原始边的偏移。

4. 指定线段数量，以在偏移边之间插入更多面。

5. （可选）指定“间距”类型：

   • 均匀：间距段在倒角上等距分布。
   • 参数化：沿倒角以参数化方式分隔分段，使内侧段比外侧段窄。

6. （可选）指定“凸度”值以展平或圆化倒角曲面：

   • 输入“0”以创建平倒角。
   • 输入介于“0”和“2”之间的值以创建圆形轮廓。小于 1.0 的值将创建更平坦的轮廓，大于 1.0 的值将创建更外凸的轮廓。

7. 单击“确定”。

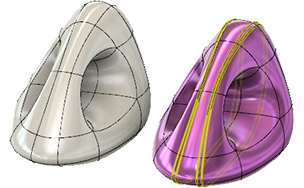

选定的边将在 T-Spline 实体上被锐化或软化，并显示在画布中。

提示

• 双击 T-Spline 边可选择边的完整回路。
• “倒角位置”的编号越小，新边就靠得越近，形成的曲面也就越尖锐。
• “倒角边”可沿边添加更多控制，从而允许更好地控制实体。
• 通过使用“倒角边”在实体上沿着两个方向插入边，可以影响边方向的流向。
• 选择目标边后，拖动操纵器可设置所需的倒角位置距离。更改线段数以添加更多边。
