将边插入到 T-Spline 实体中

学习如何在 Fusion 中使用“插入边”工具，通过偏移现有边，为 T-Spline 实体添加边。

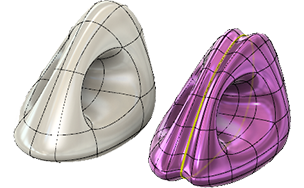

若要在 T-Spline 实体上插入边，请亮显边或回路，并编辑新边的位置值。

有两个用于显示曲面的选项：

• 简单。不移动任何点或边的位置。但是，曲面的形状可能会更改。
• 精确。通过添加控制点或移动现有控制点来保持曲面形状不变。

使用“插入侧”选项可指定工具是在原始边的一侧还是两侧插入新边。

可以将边插入到部分和完整面回路、边环和边回路中。

1. 在“设计”工作空间的“造型”上下文环境中，选择“修改”>“插入边”。

2. 选择要编辑的边或回路。

   绿色的线表示新边。

3. 拖动操纵器或输入值以定位边。

   该值是与 1 的比值，我们将选定边与相邻边之间的距离定为 1。如果输入负值，则会将新边放置在选定边的另一侧。

4. 从“插入侧”下拉菜单中选择“单侧”或“双侧”以指定是插入一条边还是两条边。

5. 若要从某条边创建完整的回路，请双击该边。

6. 若要保持曲面形状不变，请在“插入模式”下拉菜单中选择“精确”。

提示

• “简单”插入模式仅可插入选定数量的边，但实体的形状可能会更改以保持边的数量。
• “精确”插入模式可保持实体的形状不变，但需要添加边来保持该形状。
• 若要最大限度降低对现有实体的影响，请使用值为 0.50 的“插入位置”将边放置在面的中心，然后使用“编辑形状”或其他工具移动该边。在“精确”模式下，这样可最大程度减少创建的面数。在“简单”模式下，这样可最大程度减少实体形状的变化。
