旋转 T-Spline 实体

了解如何在 Fusion 中使用“旋转”工具绕轴旋转轮廓以创建圆形 T-Spline 实体。

1. 在“设计”工作空间的“造型”上下文环境中，选择“创建”>“旋转”。此时将显示“旋转”对话框。
2. 在画布中，选择要旋转的轮廓。
3. 选择一个线性或圆形对象以用作绕其旋转的轴。
4. 在对话框的“类型”中选择一种类型，并调整关联设置。
   • 整圈：将轮廓绕轴旋转 360 度。
   • 角度：将轮廓绕轴旋转到您指定的角度值。
     • 选择“方向”设置并调整关联设置。
       • 一侧：在一个方向上创建旋转。
       • 两侧：在两个方向上创建旋转。每个方向可以具有不同的角度。
       • 对称：在两个方向上创建对称旋转。
     • 若要指定“角度”值，请拖动操纵器控制柄或键入一个精确值。
5. 指定面的间距：
   • 均匀：绕轮廓平均分隔面。
   • 曲率：基于轮廓的曲率分隔面。
6. （可选）选中“焊接”以合并所有重合顶点。
7. 选择“对称”设置并调整关联设置。
   • 无
   • 圆形：选择该选项可在实体中嵌入对称。
     • 对称面数：指定绕旋转轴的对称面数。
8. 单击“确定”。

旋转后的 T-Spline 实体将显示在画布中。

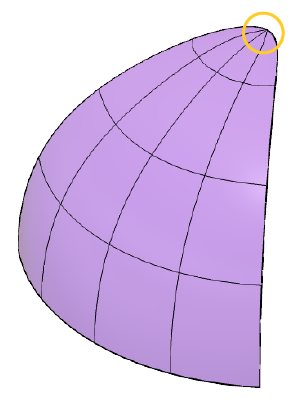

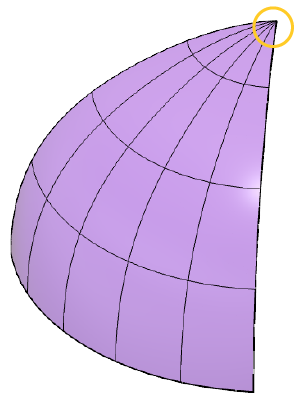

左：选中“焊接” 在本示例中，顶部的四个顶点焊接为单个顶点。	右：取消选中“焊接”
