展平 T-Spline 实体的区域

学习如何在 Fusion 中使用“展平”工具将 T-Spline 实体上的顶点对齐到单个平面。

1. 在“设计”工作空间的“造型”上下文环境中，选择“修改”>“展平”。

2. 在对话框中，选择方向类型：

   • 拟合：使用最佳拟合平面。每个曲面至少需要四个顶点。
   • 选择平面：用于选择要将所有控制点展平到的平面。每个曲面至少需要一个顶点。
   • 选择平行平面：用于选择平面并将控制点移动到平行平面。每个曲面至少需要两个顶点。

3. 在画布中，选择要展平的实体上的 T-Spline 顶点。

   实体会在画布中展平。

   注意：选择的顶点越多，实体就越平坦。如果展平链接的切线控制柄，它们将与其顶点断开链接。

4. 在对话框的“展平类型”中选择一种类型：

   • 控制点：用于移动控制点。

   • 曲面点：用于移动曲面点。

     注意：调整“显示模式”以便更轻松地查看每种“拉直类型”的效果。对于控制点，使用“方体显示”；对于曲面点，使用“平滑显示”。

5. 单击“确定”。

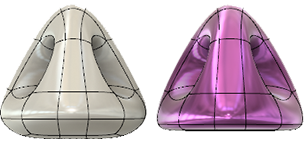

展平区域显示在画布中的 T-Spline 实体上。
