拉伸 T-Spline 实体

学习如何在 Fusion 中使用“拉伸”工具创建或修改 T-Spline 实体。

1. 在“设计”工作空间的“造型”上下文环境中，选择“创建”>“拉伸”。

   “拉伸”对话框即会显示。

2. 在画布中，选择要拉伸的轮廓。

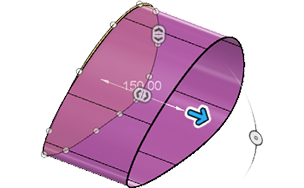

3. 在画布中拖动操纵器或在对话框中输入确切值以设置距离。

4. 在对话框中，指定面的间距：

   • 均匀：沿曲线设置均匀间隔。
   • 曲率：在曲线最为绷紧的位置创建更多的面。

5. 若要使曲面与轮廓的形状更为接近，请拖动操纵器以添加更多的面。或者，在对话框中手动设置编号。

6. 指定拉伸的角度。

7. 选择“方向”中的一个设置，然后调整其关联设置：

   • 一侧：在轮廓平面的一侧创建拉伸。
   • 两侧：在轮廓平面的每侧创建唯一的拉伸。
     • 在步骤 6 中，针对每侧分别调整设置。
   • 对称：在轮廓平面的每侧创建完全相同的拉伸。

8. 指定正面数。

9. （可选）选中“保持锐化”。

10. 单击“确定”。

拉伸后的 T-Spline 实体将显示在画布中。

提示

• 如果不希望自动选择切向上连接的几何图元，请取消选中“轮廓链选”。
