学习如何在 Fusion 中使用“桥接”工具，利用面或边连接两个 T-Spline 曲面。

使用“桥接”工具，您可以通过添加中间面连接两个 T-Spline 实体（或同一 T-Spline 实体的两个部分）。您还可以创建贯穿 T-Spline 实体的隧道。

在两个 T-Spline 实体之间创建桥接

1. 在“设计”工作空间的“造型”上下文环境中，选择“修改”>“桥接”。
2. 选择起始面（在一个实体上）和结束面（在另一个实体上）。
3. （可选）执行以下任意操作：
   • 在“桥接”对话框中，选择“预览”以查看桥接的外观。
   • 若要更改桥接的起始方向，请在“桥接”对话框中选择“反向”，或者拖动桥接上显示的箭头。
   • 在“桥接”对话框中，更改中间面的数量或应用扭曲。
4. 单击“确定”。

在两个 T-Spline 实体之间创建弯曲桥接

1. 在画布上的任意位置创建曲线的草图。
2. 在“设计”工作空间的“造型”上下文环境中，选择“修改”>“桥接”。
3. 选择桥接的起始面和结束面。
4. 在“桥接”对话框中，选择“跟随曲线”，然后选择草图曲线。
5. （可选）执行以下任意操作：
   • 在“桥接”对话框中，选择“预览”。使用操纵器旋转桥接将跟随的曲线。
   • 在“桥接”对话框中，选择“反向”。
6. 单击“确定”。

使用桥接连接开放边

1. 在“设计”工作空间的“造型”上下文环境中，选择“修改”>“桥接”。
2. 单击每个开放边（例如圆柱体中间隙的边）以选择它们。双击以选择连接的边回路。
3. 单击“确定”。

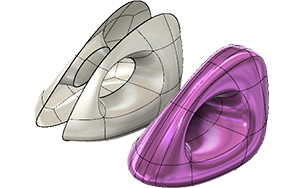

创建穿透 T-Spline 实体的隧道

1. 在“设计”工作空间的“造型”上下文环境中，选择“修改”>“桥接”。
2. 选择隧道的起始面和结束面。
3. 单击“确定”。

如果在 T-Spline 实体边的附近创建桥接，有时会留下一些奇怪的面。请尝试选择并删除这些面，以创建穿透 T-Spline 实体的拱形隧道。

在底部留下了具有奇怪面的桥接

选择并删除剩余的面

生成的穿透 T-Spline 实体的拱门

提示

• 每侧边和面的数量必须相等或者是彼此的倍数。
• 增加面数可为曲线增加更多定义。
• 预览桥接以确认预期的方向和形状。
• 每侧边的数量必须相等或者是彼此的倍数。
