活动 6:比较分析结果

在本活动中,您将对分析 1 和分析 2 的结果执行并列比较。“比较”选项卡使您可以在平铺窗口中同时查看多达四个仿真分析的结果。若要比较两个分析的结果,您需要完成以下任务:

比较 X 位移

分析 1:静态稳定模型中的位移(左侧),和分析 2:部分不受约束模型中的位移(右侧)

重要提示:在软件的不同版本之间,所生成的网格或接触迭代方面存在微小的差别是很常见的,即使在不同计算机平台上对模型进行求解,也是如此。您的结果应该与此页面上显示的结果类似。但是,它们可能不一定完全相同。您可以忽略结果中细小的差别。

前提条件

步骤

  1. 访问“比较”选项卡,然后选择要比较的分析。

    1. 单击 ![](../images/icon/sld/extrude.png)(“仿真”工作空间 >“结果”选项卡 >“比较”面板 >“比较”)以访问“比较”对话框。

      两个并排的等值线图将会显示。
    2. 检查每个窗口左下角的结果名称,并确认您看到分析 1 的结果和分析 2 的结果。

      通常情况下,分析 1 显示在左侧窗口中,而分析 2 显示在右侧窗口中,这是您所希望的情形。
    3. 如有必要,请使用分析名称旁边的下拉菜单选择要显示的其他分析。

      ![](../images/icon/common/chamfer.png)注意![](../images/icon/common/chamfer.png):结果选项、分析选择器、ViewCube 和导航工具栏仅对激活的窗口可见。单击“比较”窗口中的任意位置将其激活。
  2. 同步相机以使模型以相同方式在两个窗口中移动,同步结果类型以便在一个窗口中切换结果会将其他窗口更改为相同的效果。

    1. 单击 ![](../images/icon/sld/shell.png)(“仿真”工作空间 >“比较”选项卡 >“同步”面板 >“同步相机”)以同步两个窗口中模型的视图。

      功能区上的图标变为蓝色以指示它处于激活状态。
    2. 单击 ![](../images/icon/common/draft.png)(“仿真”工作空间 >“比较”选项卡 >“同步”面板 >“同步结果类型”),以便在一个窗口中切换结果的时,另一个窗口中的结果会自动更改。

      功能区上的图标变为蓝色以指示它处于激活状态。
  3. 切换至“位移”结果并将分析 1 中的“X 位移”与分析 2 进行比较。

    1. 在左侧窗口中单击以将其激活。
    2. 使用图例旁边的下拉菜单,将显示的结果设置为![](../images/icon/sld/combine.png)“位移”![](../images/icon/sld/combine.png)。
    3. 使用图例旁边的下拉菜单,将方向从“总计”更改为“X”

      X 位移会显示在这两个窗口中。

      ![](../images/icon/gd/connector-obstacle.png)

      观测值
      • 因为分析 1 模型的一端已固定,并且力沿 -X 方向拉伸部件,所以所有 X 位移结果均为负。
      • 对于分析 1,部件的最大相对 X 位移大小约为 0.0035 英寸。
      • 由于 +X 和 -X 力同时作用于分析 2 模型上,因此正 X 位移结果和负 X 位移结果显而易见。零位移区域在结合杆跨距的中间位置附近。
      • 分析 2 的位移变化在 0.00264 英寸到大约 -0.00154 英寸之间。因此,部件的最大相对位移为 0.0026 - (-0.00154 英寸),即约 0.0042 英寸。
      • 部件的变形在分析 2 中更大,这并不奇怪。在端面上没有固定约束时,小型销可以自由地折弯更多。
  4. 切换至“应力”结果并将分析 1 中的“Mises 等效应力”与分析 2 进行比较。

    1. 使用图例旁边的下拉菜单,将结果类型从“位移”更改为“应力”

      Mises 等效应力会显示在这两个窗口中。

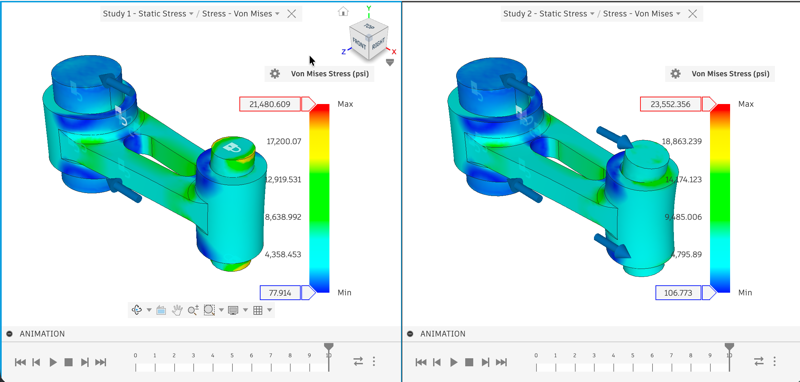

      比较 Mises 等效应力

      观测值
      • 分析 1 的最大 Mises 等效应力介于 21,600 和 21,700 psi 之间。如我们之前所见,位置位于短销的边上。此销作为一个固定梁,最大力矩位于末端支撑处。
      • 分析 2 的最大 Mises 等效应力约为 24,300 psi。它出现在小型销中间长度位置的曲面上。

        提示:如果需要,可以暂时返回到“结果”选项卡以隐藏零件,并显示最小值/最大值探测器,这在“比较”选项卡中是不可用的。当最大结果位于隐藏面上时,执行此操作可以找到最大结果。
      • 分析 2 的应力超出分析 1 的应力约 12%。
  5. 切换到“安全系数”结果并将分析 1 与分析 2 进行比较。

    1. 使用图例旁边的下拉菜单,将结果类型从![](../images/icon/common/thicken.png)“应力”![](../images/icon/common/thicken.png)更改为[](https://help.autodesk.com/view/NINVFUS/CHS/?contextId=SURFACE-THICKEN-CMD)“安全系数”[](https://help.autodesk.com/view/NINVFUS/CHS/?contextId=SURFACE-THICKEN-CMD)。

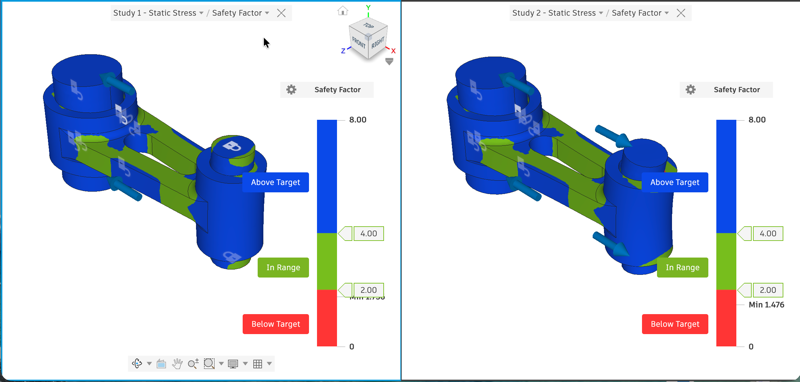

      比较安全系数

      ![](../images/icon/common/fluid-volume.png)观测值![](../images/icon/common/fluid-volume.png)
      • 安全系数结果反映了分析 2 中增加的应力级别,其中安全系数比分析 1 小 25%。
  6. 切换到“接触应力”结果并将分析 1 与分析 2 进行比较。

    1. 使用图例旁边的下拉菜单,将结果类型从“安全系数”更改为“接触压力”

      比较接触压力

      观测值
      • 分析 2 中小型销折弯变形的量更大,导致在结合杆孔的边附近有更大的局部接触区域。最终结果是分析 2 的接触压力增加 33%,这并不奇怪。

活动 6 概要

在本活动中,您完成了以下任务:
