教程：静态应力分析

此教程将比较两种不同的方法来确定结合杆部件的应力和位移，以便您可以看到“删除刚体模态”选项如何稳定模型。在所有接触面之间定义了分离接触，因此它们可以沿彼此自由滑动和分离，但不能彼此穿透。

• 分析 1：模型以传统方式被约束（静态稳定）。小型销固定在其端面上，并对大型销的端面施加载荷。添加了其他约束以防止结合杆和大型销的 Y 和 Z 运动，同时不阻止载荷作用下的变形。

• 分析 2：模型部分不受约束。小型销未受到约束，但其他两个零件按照它们在分析 1 中的相同方式被约束。在部件上的任何位置都没有 X 约束。对大号和小型销的端面施加了反作用（平衡）力。“删除刚体模态”选项用于稳定模型。

在本教程中，您将完成以下任务：

• 创建新的静态应力分析并定义其参数
• 应用所需的所有约束以使模型静态稳定
• 应用载荷，定义接触集合，并运行分析
• 克隆分析 1 以创建分析 2
• 更改分析 2 中的约束和载荷
• 为分析 2 运行分析并与分析 1 比较结果。

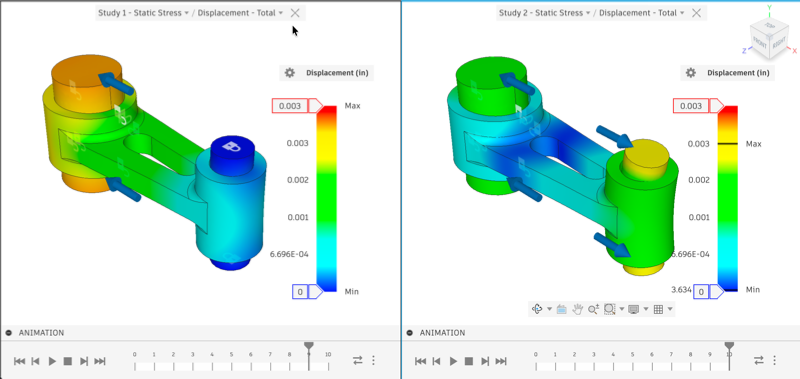

分析 1：静态稳定模型中的位移（左侧），和分析 2：部分不受约束模型中的位移（右侧）。

在此分析 2 中，小型销的作用相当于简支梁。当该销在载荷作用下折弯时，端面可绕 Z 轴自由旋转。“删除刚体模态”选项可使模型保持稳定，从而允许在没有约束的情况下运行求解，并阻止零件的自由体运动。
