活动 3：对分析求解并查看结果

在本活动中，您将完成以下任务：

• 运行分析

• 查找最小和最大温度位置

• 检查整个模型内的温度，以查看温度分布

• 确定具有最大热通量的区域。

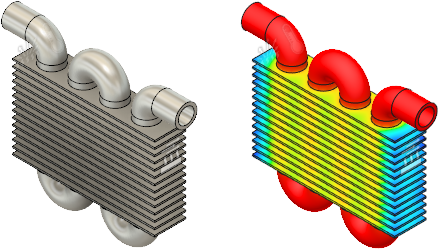

  散热器模型准备好进行分析（左侧）。散热器模型，包含热分析温度结果（右侧）。

前提条件

• 活动 2 已完成。

步骤

1. 对分析求解。

   1. 单击 （“仿真”工作空间 >“设置”选项卡 >“求解”面板 >“求解”）以打开“求解”对话框。
   2. 单击“求解”以开始分析，然后关闭“求解”对话框。
   3. 当分析完成后，单击“关闭”以关闭“作业状态”对话框。

      系统会自动打开“结果”选项卡，以便您可以查看结果。

2. 在散热器中查找最小和最大温度（以摄氏度为单位）。

   1. 温度是默认显示的结果。如果不是，请从图例旁边的结果下拉列表中选择“温度”。

      最小温度和最大温度将会自动显示。若要将其关闭，请单击 （“仿真”工作空间 >“结果”选项卡 >“检验”面板 >“隐藏最小值/最大值”）。

   2. 在图例旁边，将结果单位从“K”更改为“C”。

      注意：温度可能与图像中所示略有不同，这是因为网格相对较粗糙。





      最小温度超过 70 度，这可以在一秒钟之内烫伤皮肤。您还可以查看最接近管道的散热片上的更高温度带。

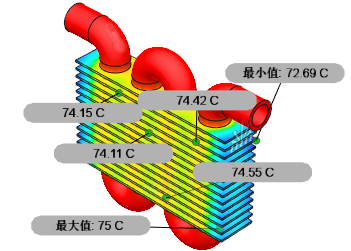

3. 创建曲面探测器以检验较高的温度。

   1. 单击 （“仿真”工作空间 >“结果”选项卡 >“检验”面板 >“创建曲面探测器”）。
   2. 单击模型中较高温度区域的几个地方中的散热片边缘。
   3. 在“创建曲面探测器”对话框中，单击“确定”以停止创建探测器。
   4. 比较探测器以验证没有离群值指示您可能错误放置了探测器。


   5. 单击 （“仿真”工作空间 >“结果”选项卡 >“检验”面板 >“隐藏所有探测器”）以隐藏曲面探测器。

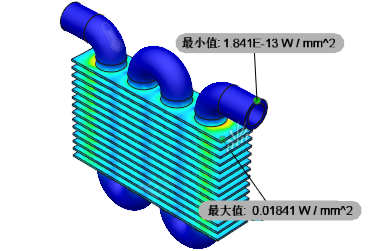

4. 确定具有最大和最小热通量的区域。

   1. 从图例旁边的“结果”下拉菜单中选择“热通量”结果。




   2. 放大指示的区域以确定它们在模型中的位置。您所查看的是能量能够最有效地移动的位置。请注意，具有最高热通量的位置是较冷的散热片与热管道的相交处。模型中具有最低热通量的位置远离铝散热片，位于管道与空气接触的地方。
   3. 单击 “完成结果”以关闭“结果”选项卡并返回到“设置”选项卡。

活动 3 概要

在本活动中，您完成了以下任务：

• 运行了分析
• 找到了最小和最大温度位置
• 检查了整个模型内的温度，以查看温度分布
• 确定了具有最大热通量的区域。

您发现整个模型的温度过高。最高热通量出现在散热片距离管道最远位置的末端。您可以增加散热片的表面面积，以降低模型的温度。
